Терморегуляторы ТУДЭ

Терморегулятор ТУДЭ используется для комплектации систем автоматического контроля и регулирования температурных режимов жидкой и газообразной среды, которая находится под давлением не более 6,4 МПа.

Модификации

Датчики температуры ТУДЭ разделяются на два типа:

• терморегулятор пыле-влагозащищенный;
• терморегулятор взрывозащищенный.

Устройства ТУДЭ включают в свой состав 62 различных модификаций в 12ти исполнениях, которые отличаются своими техническими параметрами и диапазонами контролируемых температур.

Первые 7 модификаций, от ТУДЭ-1 до ТУДЭ-7 включительно, имеют пыле- и влагозащищенное исполнение, с уровнем защиты IP54. Модификации, начиная с ТУДЭ-8 и заканчивая ТУДЭ-12, имеют в своей конструкции взрывонепроницаемую оболочку, которая владеет маркировкой В3Т4 и В.

Этот тип устройств может эксплуатироваться во взрывоопасных помещениях и в составе установок, в процессе работы которых могут использоваться или создаваться взрывоопасные смеси газов и паров, а их питающие кабеля прокладываются в соответствии с требованиями к взрывоопасным объектам.

Конструкция и эксплуатации регуляторов

Терморегуляторы модификаций ТУДЭ-1…-5 с дилатометрическим термочувствительным элементом могут использоваться в среде, которая не провоцирует коррозию латунных элементов. Устройства ТУДЭ-6,7 и ТУДЭ-8…-12 должны эксплуатироваться в средах, которые не вызывают коррозии стали.

При желании заказчика термочувствительный элемент ТУДЭ может устанавливаться в защитном кожухе, изготавливаемом из материала, устойчивого к той или иной среде, в которой планируется выполнять регулирование температуры.

Принцип работы термопреобразователя базируется на пропорциональной разности увеличения длины термочувствительной трубки, а также стержня к колебаниям температурных показателей в контролируемой среде.

Полученный прирост разности длин преобразуется в мгновенное срабатывание контактной системы, обеспечивающей размыкание или замыкание контактов.

К основным составным частям ТУДЭ относятся следующие составные части: дилатометрическое устройство, контактный элемент и узел настройки температурного режима. Дилатометрический элемент включает в свою конструкцию чувствительную трубку и стержень, прирост длины которых и контролируется для регулировки температур.

Для взрывозащищенных устройств (модификации ТУДЭ-8…12) их взрывозащита достигается за счет того, что электрические компоненты располагаются во взрывонепроницаемых оболочках, которые способны выдерживать давление взрыва. Прочность оболочек должна соответствовать гидравлическому проверочному избыточному давлению на уровне 4 кгс/см² на протяжении 1-й минуты.

Перед началом использования прибора важно убедиться в корректности срабатывания терморегулятора. С этой целью следует выставить на установочной шкале требуемую температуру и последовательно увеличить температуру в системе регулирования до уровня, который отвечает размыканию/замыканию контактов. С помощью контрольного термометра фиксируется температура, при которой произошло срабатывание контактного механизма. Далее, температура регулируемой среды снижается до срабатывания контактной системы. Разность в показаниях температуры для включения и отключения должна отвечать с установленным дифференциалом.

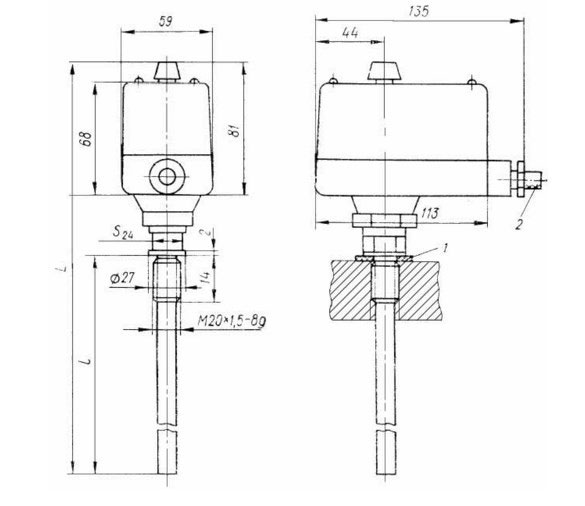

Габаритные и присоединительные размеры устройств ТУДЭ-М1

Терморегулирующие устройства ТУДЭ выпускаются с двумя типами контактов – замыкающими или размыкающими, что позволяет создавать разные схемы управления поддержкой нужного температурного режима.

Конструкция терморегуляторов обеспечивает им устойчивость к температурам внешней воздушной среды в диапазоне значений от -30⁰С до +70⁰С. Влажность воздуха может составлять до 98% при Т=35⁰С и меньших температурах, при условии отсутствия конденсации. Все устройства кроме модификации ТУДЭ-7 выдерживают величину перегрузки по температуре контролируемой среды на уровне 10% от поддерживаемого интервала. Устройство 7-й модификации может выдерживать только 3-процентную перегрузку.

В процессе своего функционирования терморегуляторы ТУДЭ поддерживают коммутацию следующих цепей:

• электрические цепи с переменным током и напряжением от 220 до 240 В, и силой тока в диапазоне 0,1…10 А;
• электрические цепи с постоянным током и величиной напряжения 220 В, и силой тока в пределах 0,1…4 А.

Технические характеристики

1. длину чувствительного элемента ( 251 или 491мм (реже 351 мм) )
2. тип контакта:
   • нормально разомкнутый - замыкает цепь.
   • нормально замкнутый - размыкает цепь.
   • нормально разомкнутый - это "З".
   • нормально замкнутый - это "Р"
