Терморегулятор ТУДЭ-10М1 применяется во всех отраслях промышленности для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа.
Технические характеристики ТУДЭ-10М1
| Наименование | Значения |
| Диапазон регулируемых температур, °С | +30...+100 |
| Допустимая основная погрешность срабатывания по шкале заданий, % | 4 |
| Диапазон дифференциала, °С |
4,5-20 2,5-10 |
| Длина чувствительного элемента, мм |
251 491 |
| Допустимая толщина изоляции, мм | 50 |
| Степень защиты | ІР54, IExdIIBT4 |

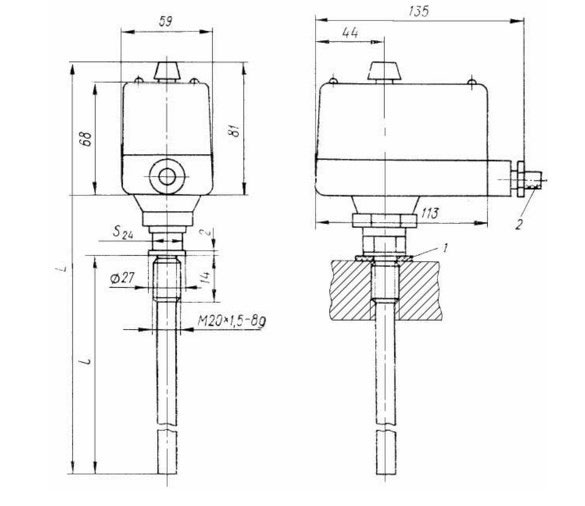

Рис.1. Габаритный чертеж терморегулятора ТУДЭ-10М1
Габаритные размеры
| Модификация терморегулятора (дилатометрического датчика-реле температуры) | Размер, мм | |
| L | l | |
| ТУДЭ-1М1; ТУДЭ-2М1; ТУДЭ-3М1;ТУДЭ-8М1; | 368 | 251 |
| ТУДЭ-9М1; ТУДЭ-10М1; ТУДЭ-11М1; | 608 | 491 |
| ТУДЭ-4М1; ТУДЭ-5М1; ТУДЭ-12М1; | 368 | 251 |
| ТУДЭ-6М1; | 468 | 351 |
| ТУДЭ-7М1; | 488 | |
| 588 | 451 | |
Размещение и монтаж ТУДЭ-10М1
Перед монтажом осмотреть устройство ТУДЭ-10М1 и проверить целостность оболочки, наличие всех крепежных элементов, средств уплотнения, заземляющих зажимов.
Уплотнение кабеля выполнять самым тщательным образом. Заземлить устройство с помощью внутреннего заземляющего зажима.
Устройства ТУДЭ-10М1 со степенью защиты ІР54 монтировать в местах регулирования температуры с помощью резьбы М20х1,5 (размер под ключ 24мм). Уплотнять прокладкой. При установке на трубопроводах малого диаметра расположить на коленах труб так, чтобы дилатометрический элемент стоял против потока регулированной среды.
При монтаже и демонтаже ТУДЭ-10М1 соблюдать условия, обеспечивающие взрывобезопасность и технику безопасности. Кроме того, соблюдать следующее:
- давление регулируемой среды в месте установки не должно превышать 64 кгс/см2; максимальное давление – 64 кгс/см2 при температуре не более 8000С; 40 кгс/см2 - не более 9000С; 16 кгс/см2 – не более 1000°C;
- устройства ТУДЭ-10М1 монтируются в любом положении оси дилатометрического чувствительного элемента.
- в месте установки не подвергать устройство динамическим воздействиям, превышающим вибрацию частотой 25 Гц с амплитудой не более 0,1 мм;
- для надежной работы дилатометрический элемент следует полностью погружать в регулируемую среду.
- при установке обеспечить свободный доступ к шкале задания и клеммам подсоединения электрической цепи.
Для подключения проводов электрической цепи к клеммам ТУДЭ-10М1 со степенью ІР54 снять крышку и отвернуть гайку, а кабель ввести внутрь прибора через прокладку, предварительно пробив в ней отверстие размером, соответствующим размеру подсоединяемого кабеля.
Заземлить корпус ТУДЭ-10М1 с помощью одной жилы кабеля винтом заземления. После монтажа кабеля и подсоединения его к клеммам прокладку затянуть гайкой, а крышку затянуть винтами так, чтобы исключить проникновение внутрь корпуса влаги и пыли. Заземлить корпус с помощью одной жилы кабеля винтом заземления.
После монтажа кабеля и подсоединения его к клеммам затянуть пластину и кожух винтами. Для подключения в цепь необходимо использовать трехжильный кабель с жилами сечением не менее 2,5 мм2.
Для качественного срабатывания ТУДЭ-10М1 очень важно, чтобы жилы кабеля, идущие к его клеммам, не были натянуты.
