Терморегулятор ТУДЭ-6М1 используется для контроля, мониторинга, регулирования температурных показателей конкретной среды.
Комплект поставки
- Терморегулятор ТУДЭ-6М1 - 1 шт,
- Паспорт - 1 шт.

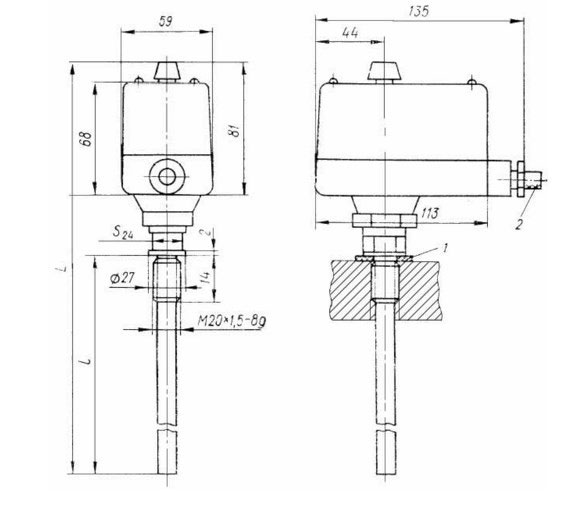

Рис.1. Схема габаритных и присоединительных размеров терморегулятора ТУДЭ-6М1
Габаритные размеры
| Модификация терморегулятора (дилатометрического датчика-реле температуры) | Размер, мм | |
| L | l | |
| ТУДЭ-1М1; ТУДЭ-2М1; ТУДЭ-3М1;ТУДЭ-8М1; | 368 | 251 |
| ТУДЭ-9М1; ТУДЭ-10М1; ТУДЭ-11М1; | 608 | 491 |
| ТУДЭ-4М1; ТУДЭ-5М1; ТУДЭ-12М1; | 368 | 251 |
| ТУДЭ-6М1; | 468 | 351 |
| ТУДЭ-7М1; | 488 | |
| 588 | 451 | |
Принцип действия ТУДЭ-6М1
Работа терморегулятора ТУДЭ-6М1 основана на разности давлений в области измерителя. При достижении определенного порога, который Вы задаете регулятором, осуществляется коммутация контактов.
По Вашему желанию можно изготовить чехол для использования в контролируемой среде, без вреда для преобразователя.
Технические характеристики
| Диапазон регулируемых температур, °С | 200…500 | |
| Допустимая основная погрешность срабатывания по шкале заданий, % | 2,5 | |
| Диапазон дифференциала (зоны возврата, гистерезиса), °С | 7-20 | |
| Длина чувствительного элемента, мм | 251 | |
| 351 | ||
| Допустимая толщина изоляции, мм | 100 | |
| 200 | ||
| Степень пылеводозащиты | IP54 | |
Возможные неисправности ТУДЭ-6М1 и методы их устранения
|
Неисправность |
Причина |
Методы устранения |
|
Температура в месте установки чувствительной трубки изменяется, а ТУДЭ-6М1 не срабатывает
Увеличился дифференциал |
Слишком сильный динамический напор со стороны среды, при которой чувствительная трубка прогибается и детали, находящиеся внутри неё, заклиниваются; залипание контактов, вызванное превышением предельного тока;
Увеличилось расстояние между контактами за счет их износа |
Смонтировать ТУДЭ-6М1 так, чтобы исключить влияние динамического давления среды
зачистить контакты, снизить силу тока
Зачистить контакты и установить необходимый зазор между ними вращением винта установки дифференциала |
|
Значение дифференциала периодически колеблется |
Периодическое залипание контактов |
Зачистить контакты и восстановить прежний зазор между ними. При возможности увеличить дифференциал путем увеличения зазора между контактами |
