Терморегулятор ТУДЭ-3М1

Терморегулятор ТУДЭ-3М1 используется для комплектации систем автоматического контроля и регулирования температурных режимов жидкой и газообразной среды, которая находится под давлением не более 6,4 МПа.

Конструкция ТУДЭ-3М1

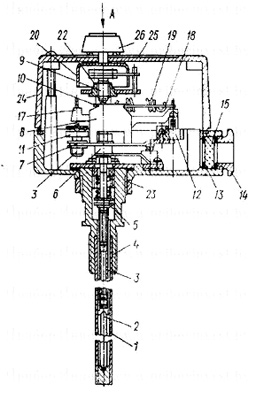

Конструктивная схема терморегулятора ТУДЭ-3М1:

• 1 - трубка чувствительная;
• 2,5 - стержень;
• 3 - трубка;
• 4,6 - втулка;
• 7 - плата;
• 8 - устройство контактное;
• 9 - винт задания;
• 10 - рычаг;
• 11 - винт диффернциала;
• 12 - панель клеммная;
• 13 - корпус;
• 14 - гайка;
• 15 - прокладка;
• 16 - винт заземления;
• 17 - рычаг с контактами;
• 18 - рычаг;
• 19 - пружина;
• 20 - тарелка;
• 21 - поводок;
• 22 - втулка;
• 23 - гайка;
• 24 - крышка;
• 25 - шкала;
• 26 - ручка;

Дилатометрический элемент состоит из чувствительной трубки 1, втулки 4, стержней 2, 5 и трубки 3. На свободном конце стержня 5 крепится плата 7 с контактным устройством 8. Контактное устройство ТУДЭ-3М1 состоит из клеммной панели 12, рычагов с ножевыми опорами 10 и 18, пружины растяжения 19, рычага с контактами 17 и винта дифференциала 11. Контактное устройство 8 крепится на стержне с помощью двух гаек и втулки 6. При изменении температуры регулируемой среды изменяется длина чувствительной трубки l, что вызывает продольное перемещение стержней 2 и 5 совместно с контактным устройством 8. Рычаг 10 упирается в винт задания 9 и замыкает или размыкает контакты. Узел винта задания состоит из винта задания 9 и втулки 22. На винте задания укреплен поводок 21. Своим выступом поводок входит в паз тарелки 20, которая крепится к крышке 24. Корпус 13 крепится к втулке 4 гайкой 23. Поворотом ручки 26 по шкале 25 устанавливают нужную, регулируемую температуру.

Габаритные размеры
