Терморегулятор ТУДЭ-11М1

Терморегулятор ТУДЭ-11М1 служит для регулирования температуры жидких и газообразных сред в системах автоматического контроля и регулирования при статическом давлении до 6,4 МПа, применяется во всех отраслях промышленности.

Технические характеристики ТУДЭ-11М1

Габаритные размеры

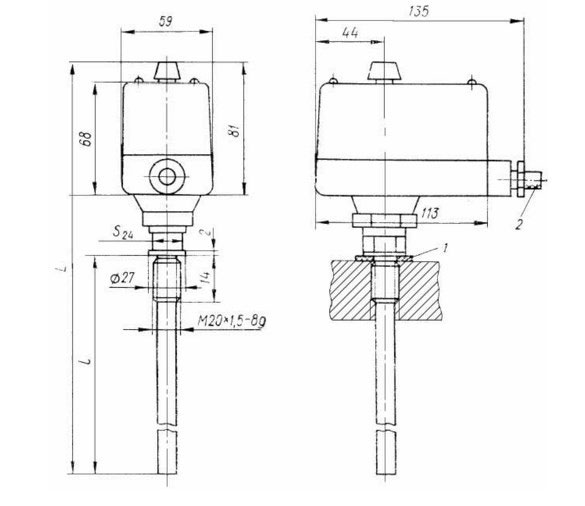

Рис.1. Схема терморегулятора ТУДЭ-11М1

Подготовка в работе

Перед пуском терморегулятора ТУДЭ-11М1 в эксплуатацию убедиться в правильности монтажа. Поднять давление в системе регулирования и проверить герметичность уплотнения.

Установить по шкале необходимую температуру задания. Поднять температуру в системе регулирования до размыкания (замыкания) электрической цепи.

По контрольному термометру, установленному рядом с ТУДЭ-11М1, засечь значение температуры, при которой сработало контактное устройство, затем температуру регулируемой среды понизить до срабатывания контактного устройства.

Разность между температурами включения и выключения ТУДЭ-11М1 должна соответствовать величине установленного дифференциала. В противном случае, вращая винт дифференциала, предварительно сняв крышку, установить соответствующий дифференциал.

Если установленное значение температуры по шкале задания не соответствует значению температуры по контрольному термометру более чем на допустимую величину по классу точности ТУДЭ-11М1, отвернуть два винта, прижимающих ручку. Вращением рукоятки установить указатель против значения температуры, соответствующей значению температуры контрольного термометра в пределах допуска и закрепить рукоятку.

При подключении электрической цепи к клеммам прибора с размыкающими контактами, размыкание контактов будет происходить при температуре, установленной по шкале задания, а замыкание – при температуре, меньшей на величину установленного дифференциала.

При подключении электрической цепи к клеммам с замыкающими контактами, замыкание будет происходить при температуре, установленной по шкале задания, а размыкание – при температуре, меньшей на величину установленного дифференциала.
