Терморегулятор ТУДЭ-9М1 используется для установления температур и показателя напряжения.
| Параметры | Значения |
| Диапазон регулируемых температур | 0-100 °C |
| Допустимая основная погрешность срабатывания по шкале задания | 2,5 % |
| Диапазон дифференциала | 4,5-20 °C; 2,5-10 °C |
| Длина чувствительного элемента | 251 мм; 491 мм |
| Допускаемая толщина изоляции | 50 мм |
| Маркировка взрывозащиты | IP54, IExdllBT4 |
Назначение ТУДЭ-9М1
Устройство терморегулирующее ТУДЭ-9М1 используется главным образом для контроля над температурным режимом газообразных и жидких сред. Специалистам нередко требуется регулировать температуру названных веществ в системах автоматического контроля.
Также ТУДЭ-9М1 полезен для регулирования уровня статического напряжения с показателем до 6,4 МПа.
Измерительный механизм датчика ТУДЭ-9М1 снабжается контактами:
- замыкающего типа, которые обозначаются как «З»;
- размыкающего типа, которые обозначаются как «Р».
Маркировка
Терморегулятор ТУДЭ-9М1 обозначается так: ТУДЭ-ХХМ1"Х",где
- ТУДЭ - Устройство терморегулирующее дилатометрическое электрическое;
- ХХ - номер модификации;
- М1 - индекс модернизации;
- "Х" - тип контактов:
- "Р" - размыкающие,
- "З" - замыкающие.
Габаритные размеры
| Модификация терморегулятора (дилатометрического датчика-реле температуры) | Размер, мм | |
| L | l | |
| ТУДЭ-1М1; ТУДЭ-2М1; ТУДЭ-3М1;ТУДЭ-8М1; | 368 | 251 |
| ТУДЭ-9М1; ТУДЭ-10М1; ТУДЭ-11М1; | 608 | 491 |
| ТУДЭ-4М1; ТУДЭ-5М1; ТУДЭ-12М1; | 368 | 251 |
| ТУДЭ-6М1; | 468 | 351 |
| ТУДЭ-7М1; | 488 | |
| 588 | 451 | |

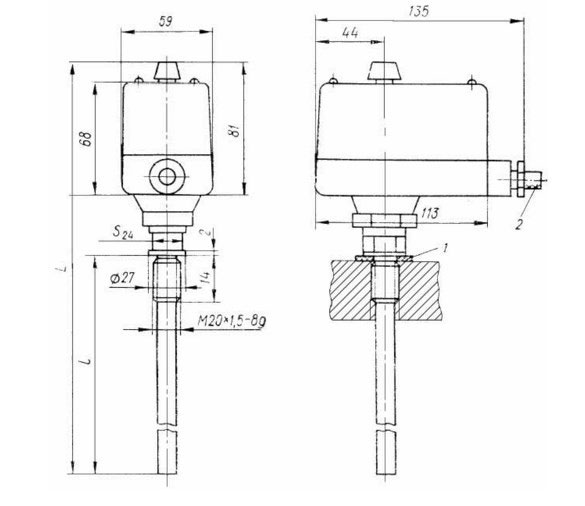

Рис.1. Схема габаритных размеров терморегулятора ТУДЭ-9М1
