Терморегулятор ТУДЭ-1М1
Терморегулятор ТУДЭ-1М1 применяется во всех отраслях промышленности для регулирования температуры жидких и газообразных сред в диапазоне -60 … +500°С.в системах автоматического контроля и регулирования АСУ ТП при статическом давлении до 6,4 МПа.
Принцип действия
Работа терморегулятора ТУДЭ-М1 (дилатометрического датчика-реле температуры) основана на пропорциональной разности приращения длин чувствительной трубки и стержня изменению температуры регулируемой среды. Полученное приращение преобразуется в мгновенно возникающее действие контактного механизма, с помощью которого размыкаются (замыкаются) контакты.
Датчик-реле температуры ТУДЭ-1М1 изготавливается с размыкающими «Р» или замыкающими «З» контактами.>
Технические характеристики ТУДЭ-1М1
|
Наименование |
Значения |
| Диапазон регулируемых температур, °С | -60...+40 |
|
Допустимая основная погрешность |
4,0 |
| Диапазон дифференциала, °С | 4-20 |
| 2-10 | |
| Длина чувствительного элемента, мм | 251 |
| 491 | |
| Допустимая толщина изоляции, мм | 50 |
| Степень защиты | IP54 |
Условия эксплуатации
Устройства терморегулирующие ТУДЭ-1М1 устойчивы к воздействию:
- температуры окружающего воздуха от минус 50 до плюс 120С
- относительной влажности:
- до 98 % при температуре 25С и более низких температурах, без конденсации влаги для эксплуатации в районах с умеренным климатом и относительной влажностью
- до 98 % при температуре 35С и более низких температурах, без конденсации влаги для эксплуатации в районах с тропическим климатом.
Габаритные размеры
| Модификация терморегулятора (дилатометрического датчика-реле температуры) | Размер, мм | |
| L | l | |
| ТУДЭ-1М1; ТУДЭ-2М1; ТУДЭ-3М1;ТУДЭ-8М1; | 368 | 251 |
| ТУДЭ-9М1; ТУДЭ-10М1; ТУДЭ-11М1; | 608 | 491 |
| ТУДЭ-4М1; ТУДЭ-5М1; ТУДЭ-12М1; | 368 | 251 |
| ТУДЭ-6М1; | 468 | 351 |
| ТУДЭ-7М1; | 488 | |
| 588 | 451 | |

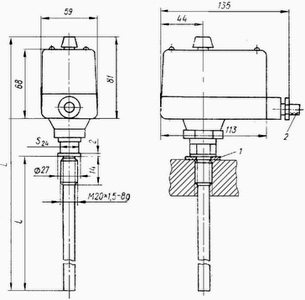

Рис.1. Чертеж терморегулятора ТУДЭ-1М1
