Реле защиты РДЦ-01-057-1(2) представляют собой микропроцессорные электронные модули защиты 3-фазных электромоторов асинхронного вида, которые работают под высоковольтным напряжением: 6 кВ либо 10 кВ. Также релейные системы способны обеспечивать подключение электрических цепей в случае достижения контролируемыми параметрами запрограммированных значений уставок.
Функциональные возможности
В процессе работы релейной системы РДЦ-01-057-1 и РДЦ-01-057-2 поддерживаются следующие инструменты защиты электрических двигателей:
- от функционирования с недогрузкой или перегрузкой;
- от коротких замыканий (токовые отсечки);
- от аварийных блокировок ротора;
- от токовых перегрузок;
- от чрезмерного увеличения или занижения питающего напряжения электрического мотора;
- от асимметрии и неправильной последовательности чередования фаз;
- от возможных токовых замыканий на землю.
Особенности конструкции
Релей РДЦ-01-057-1 и РДЦ-01-057-2 относятся к статическим системам комбинированного типа, владеющие цифровой индикацией контролируемых параметров и возможностью программирования дискретных уставок срабатывания выходной воздействующей величины.
Реле реализовано в виде корпусного блока, внутри которого установлены все функциональные элементы. На передней панели прибора расположены цифровой 4-разрядный индикатор, функциональные клавиши настройки режима реле, а также светодиодные индикаторы аварийных состояний и технологической сигнализации.

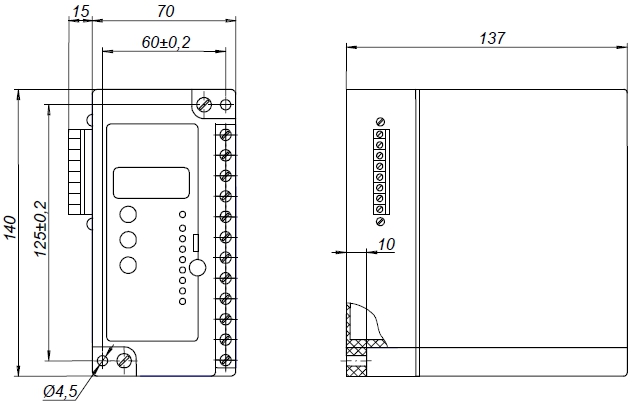

Схема габаритных размеров реле РДЦ-01-057-1 и РДЦ-01-057-2
Защитные функции реле РДЦ-01-057-1 и РДЦ-01-057-2 осуществляются путем подачи исполнительного сигнала на отключающую катушку высоковольтных подключений, а также подачи сигнала аварийной сигнализации через систему индикации передней панели. В качестве выходных цепей устройств РДЦ-01-057-1 и РДЦ-01-057-2 используются замыкающие контакты, подключаемые последовательно с катушками высоковольтных выключателей. Также могут использоваться и переключающие контакты, применяемые для блокировки и отключения цепей при повышении или занижении контролируемого напряжения.

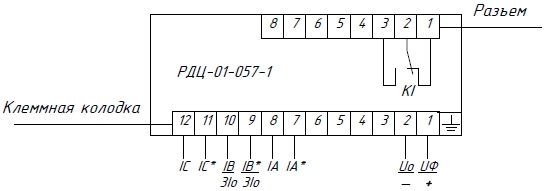

Схема внешних подключений реле РДЦ-01-057-1

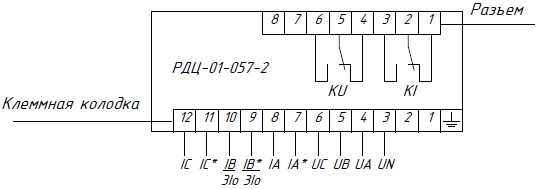

Схема внешних подключений реле РДЦ-01-057-2
Технические характеристики
|
Номинальные показатели постоянного и переменного оперативного напряжения питания реле для одной фазы: |
110; 220 В |
|
Наибольшая величина мощности потребления: |
5 Вт |
|
Параметры номинальных сигналов на входе: |
|
|
Показатель силы номинального переменного тока фаз на входе: |
5 А |
|
Сила номинального тока: |
1 А |
|
Номинальный показатель линейного трехфазного напряжения для контролируемой сети на входе: |
100 В |
|
Среднее значение основного отклонения при определении величины напряжения \ тока: |
2,5% \ 5% |
|
Параметры уставок защит по напряжению: |
|
|
Значение уставок линейного трехфазного напряжения переменного тока: |
0,1 кВ; 6 кВ, 10 кВ |
|
Значение уставки наибольшего / наименьшего напряжения: |
110-125% / 70-95% |
|
Показатели габаритов реле: |
8,5х14х13,7 см |
