Реле АЛ-1 являются электронными модулями, используемыми в цепях переменного тока для обеспечения релейной и противоаварийной защиты. Этот модуль способен реагировать на повышение величины тока в контролируемой электроцепи с последующим замыканием или размыканием одного контакта.

Конструкционные особенности

Реле АЛ-1 выполнены в единой корпусной конструкции для выступающего монтажа и переднего или заднего подключения проводников с помощью винтового крепления.

рис.1 - Схема подключения реле АЛ-1

Элементы реле монтируются в пластиковом корпусе, включающим в себя цоколь и защитный кожух. На цоколе устройства устанавливается токовый трансформатор оперативного питания и монтажные кронштейны для фиксации плат реле и крепления лицевой панели. На переднюю панель выведены переключатели уставок электротока срабатывания, имеющие по 10 ступеней. Один из переключателей позволяет выставлять уставку с точностью до 1, а второй до 0,1 от минимальной величины.

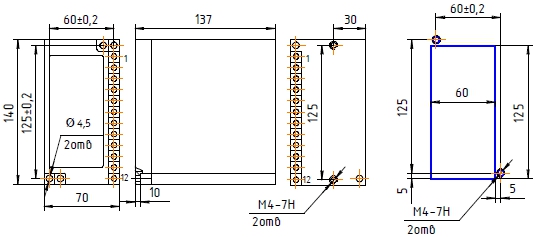

рис.2 - Схема габаритных и установочных размеров реле АЛ-1

Функционирование реле

Чтобы обеспечить работу реле АЛ-1 потребуется оперативное питание переменного или постоянного тока. Величина питающего напряжения может быть 0,11 кВ или 0,22 кВ.

При поступлении рабочего питания к реле АЛ-1 и контролируемого электротока, величина которого меньше выбранной уставки, релейная система находится в исходном состоянии – рабочие контакты обесточены. Если произойдет увеличение рабочего тока выше выбранной уставки, то сработает релейная система и произойдет переключение контактов. Возврат устройства АЛ-1 в исходное положение будет выполнен при снижении тока ниже уставки на величину коэффициента возврата, равного 0,9.

Технические характеристики
