Реле электромагнитные ПЭ41, ПЭ41-М
* ориентировочная цена, требуется уточнение
Реле промежуточные электромагнитные ПЭ41, ПЭ41-М представляют собой быстродействующие коммутационные системы со временем срабатывания не более 0,011 секунд. Могут устанавливаться в электроцепях переменного или постоянного тока.
Функциональное предназначение
Релейные устройства ПЭ41 и ПЭ41-М являются коммутационными узлами, которые способны поддерживать коммутацию рабочих нагрузок электрических цепей. Реле могут успешно работать в цепях с напряжением постоянного тока 24..230 В или с напряжением переменного электротока, величина напряжения которого находится в переделах от 24 до 400 В при частотах 50 или 60 Гц.

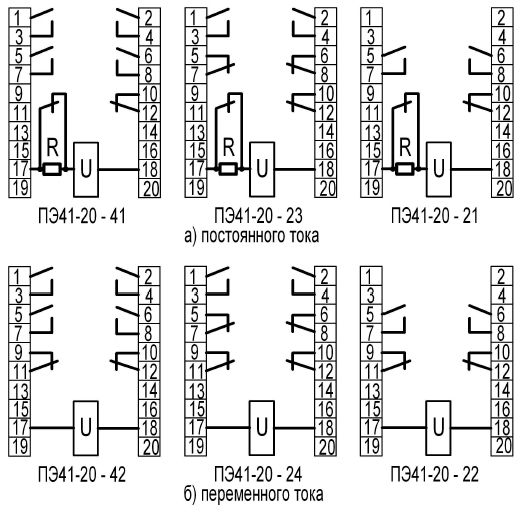

рис.1 - Схема электрических подключений реле ПЭ41 и ПЭ41-М
Особенности исполнения и работы
Реле производятся в базовом исполнении или с дополнительным модулем в пластиковом прозрачном кожухе (модификация 41-М). В своей конструкции устройства владеют 6 контактными группами, которые в разных комбинациях имеют замыкающие и размыкающие контакты.

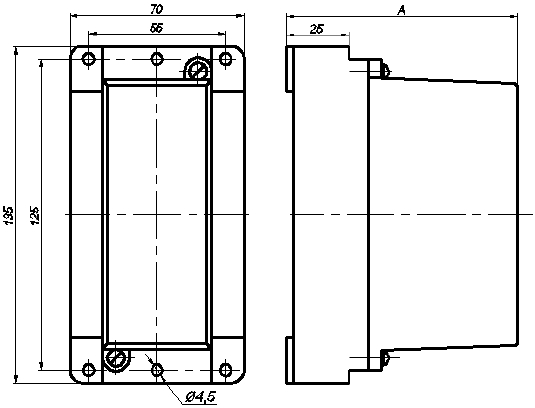

рис.2 - Схема габаритных размеров реле ПЭ41 и ПЭ41-М
Работа релейного механизма ПЭ41 и ПЭ41-М заключается в следующем. При подаче рабочего напряжения к включающей обмотке происходит перемещение якоря. Он притягивается к сердечнику и в свою очередь приводит в движение толкатель, который воздействует на контакты и обеспечивает их замыкание или размыкание. Если рабочее напряжение снять, то контакты релейной системы и подвижный якорь возвратятся в начальное положение.
Технические характеристики
|
Значение интервалов величины номинального напряжения коммутационной цепи: |
|
|
-постоянного тока: |
от 24 до 230 В |
|
-переменного тока: |
от 24 до 400 В |
|
Минимальное значение силы электротока контактов: |
|
|
-при величине напряжения 24 В: |
0,02 А |
|
-при напряжении от 110 В: |
0,01 А |
|
Вид защиты по ГОСТ: |
|
|
-для реле: |
IP40 |
|
-для винтовых зажимов: |
IP10 |
|
Показатель испытательного напряжения изоляции: |
|
|
-для соединенных электрически независимых цепей и корпуса реле: |
2,5 кВ |
|
-для электрически независимых цепей: |
2,5 кВ |
|
-для включающей и удерживающей обмоток: |
0,55 кВ |
|
Наименьшая величина изолирующего сопротивления сухого и чистого реле: |
|
|
-для охлажденного состояния реле: |
20х106 Ом |
|
-для горячего состояния реле: |
6х106 Ом |
|
Наименьший показатель механической износостойкости: |
5х105 ВО |
|
Наименьший показатель коммутационной износостойкости: |
1х105 ВО |
Эксплуатационные условия
Релейные устройства ПЭ41, ПЭ41-М разработаны для применения в регионах с холодным или умеренным климатом. Они могут успешно эксплуатироваться в закрытых помещениях с искусственным микроклиматом, среда которых не имеет в своем составе токопроводящую пыль и агрессивные газы и пары. Температура воздуха может меняться в широком интервале температур – от -400С до +550С, а влажность не должна превышать 98%.
