Реле РДЦ-01-057-4, РДЦ-01-057-5
* ориентировочная цена, требуется уточнение
Реле РДЦ-01-057-4(5) служит для выполнения процедур защиты асинхронных трехфазных моторов, функционирующих под напряжением U=6\10 кВ. Также устройствами РДЦ-01-057-4 и РДЦ-01-057-5 реализуется подключение электрических цепей. Эта процедура осуществляется при достижении контролируемой величиной определенного уровня, установленного в процессе программирования реле.
Функциональные возможности
Использование микропроцессорных реле защиты РДЦ-01-057-4 и РДЦ-01-057-5 позволит выполнять следующие защитные функции:
- от занижения или завышения питающего двигатель напряжения;
- токовая отсечка (защита от возможных токовых замыканий);
- от блокировок ротора;
- от перегрузок по току или напряжению;
- от замыкания на землю по одной из фаз;
- от асимметрии распределения нагрузок;
- от работы двигателя с недогрузкой или перегрузкой.
Отличительной особенностью реле является возможность отключения таких защитных функций, как защита по минимальному\максимальному напряжению, а также от некорректного чередования фаз. Также 5-й серией поддерживается процедура контроля линейного питающего напряжения электродвигателей. В 4-й серии такая возможность отсутствует.
Особенности исполнения
Релейные системы защиты представляют собой статические реле комбинированного типа, которые поддерживают программирование уставок входных воздействующих величин, а также имеют цифровую и светодиодную индикацию контролируемых параметров.
Реле осуществляет защиту высоковольтных подключений посредством выдачи аварийного исполнительного сигнала, который управляет работой катушки, коммутирующей подачу электропитания на двигатель. Параллельно с этим подается сигнал на систему светодиодной индикации, расположенной на лицевой панели.

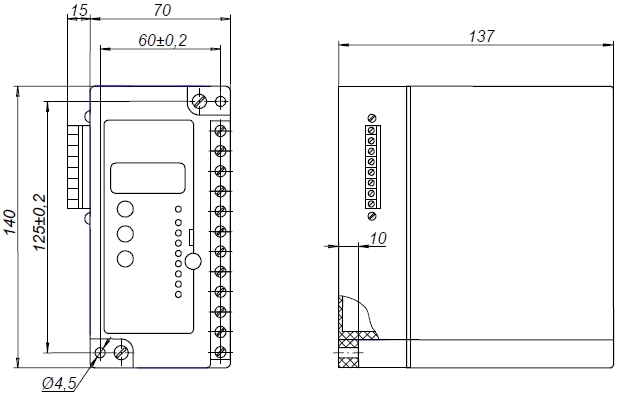

Схема габаритных размеров данного типа реле представлена на рисунке ниже.
Схема габаритных размеров реле РДЦ-01-057-4 и РДЦ-01-057-5
Также, реле данных разновидностей отличается при внешних подсоединениях устройства.

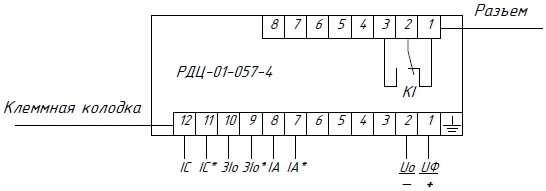

Схема вешних подключений реле РДЦ-01-057-4

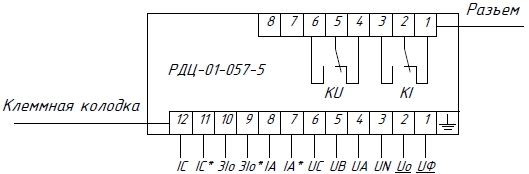

Схема вешних подключений РДЦ-01-057-5
Технические характеристики
|
Величина интервала напряжения дискретного сигнала на входе: |
|
|
-для режима «отключено»: |
0-3 В |
|
-для режима «включено»: |
18-30 В |
|
Максимальный параметр силы входного тока для одного канала: |
0,05 А |
|
Наибольший показатель значения коммутируемого тока при максимальной продолжительности включения t=100 сек: |
4 А |
|
Минимальная величина электрического сопротивления изоляции между всеми цепями и корпусом, входом и выходом при среднем значении температуры 20ºС и наибольшем показателем влажности 80%: |
40 МОм |
|
Величина испытательного напряжения переменного тока синусоидальной формы: |
1,5 кВ |
|
Показатель напряжения питания от сети переменного тока: |
220 В |
|
Наибольший показатель мощности потребления: |
7 Вт |
|
Значения габаритов: |
9,5х10х11 см |
|
Наибольшее значение веса: |
550 грамм |
Эксплуатационные условия
Реле РДЦ-01-057 рассчитаны для эксплуатации во взрывобезопасной воздушной среде, в которой нет токопроводящей пыли и агрессивных испарений, и примесей. Температура воздуха в помещениях должна поддерживаться в пределах от -400С до +550С, а показатель приведенной влажности может быть не больше 98% при Т=+350С.
