Реле ПЭ44, ПЭ44-М
* ориентировочная цена, требуется уточнение
Реле ПЭ44, ПЭ44-М представляют собой промежуточные релейные системы электромагнитного типа. Они рассчитаны для установки в системах защиты, автоматики и управления оборудованием, используемым в энергетическом секторе. С помощью этих устройств осуществляется коммутация рабочих нагрузок в электроцепях постоянного тока (U=24…220 В) и переменного тока (U=24…400 В, ν=50\60 Гц).

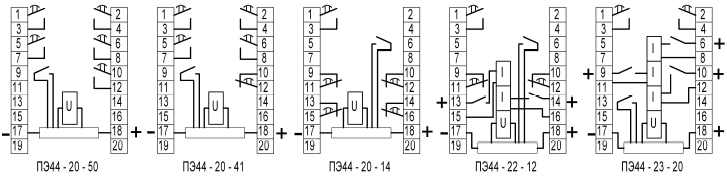

рис.1 - Схема электрических подключений реле ПЭ44 и ПЭ44-М
Особенности исполнения
44-я серия устройств представляет собой релейные системы, которые обеспечивают замедление коммутации электрических цепей. Реле ПЭ44, ПЭ44-М владеют 2-мя или 3-мя удерживающими обмотками и позволяют замедлять срабатывание на временной интервал, равный 0,05…0,25 сек.
Схема габаритных размеров представлена на рисунке 2.

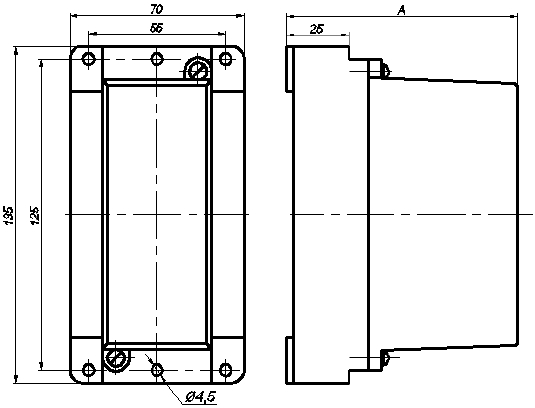

рис.2 - Схема габаритных размеров реле ПЭ44 и ПЭ44-М
Работа реле
При поступлении на обмотку включения рабочего напряжения происходит притягивание якоря к сердечнику, что приводит к перемещению толкателя, который и замыкает или размыкает рабочие контакты. При снятии рабочего напряжения происходит обратный процесс, и якорь возвращается в исходное положение.
Процедура удержания реле ПЭ44, ПЭ44-М на срабатывание реализуется посредством использования дополнительного резистора, а отключение происходит после снятия напряжения по истечению временной выдержки, формируемой специальной платой.
Технические характеристики
Номинальный показатель напряжения коммутации: |
|
-для цепи постоянного тока: |
24…230 В |
-для цепи переменного тока: |
24…400 В |
Наименьшая сила тока контактов: |
|
-для напряжения значением 24 В: |
20 мА |
-для напряжения значением от 110 В: |
10 мА |
Тип защиты по стандартам: |
|
-реле: |
IP 40 |
-винтовых зажимов: |
IP 10 |
-ламелей под пайку: |
IP 00 |
Минимальное сопротивление изоляции сухого и чистого реле в начале службы: |
|
-в холодном состоянии: |
20 МОм |
-в нагретом состоянии: |
6 МОм |
Минимальная величина механической износостойкости: |
100000 циклов |
Минимальная величина коммутационной износостойкости: |
50000 циклов |
Эксплуатационные условия
Релейные системы ПЭ44, ПЭ44-М производятся в 2-х климатических исполнениях – Т3 или У3. Это предусматривает возможность эффективного использования устройств ПЭ44 при температуре воздушной среды от -400С до +550С. В месте установки реле допускаются незначительные колебания – с частотой до 15 Гц при ускорении 3g или частотой до 100 Гц при ускорениях до 1g.
