Реле защиты РС80М2М-1...8 – специальный базовый прибор, обеспечивающий своевременную защиту от сбоев в электросети: коротких замыканий, резких скачков электроэнергии и прочих возможных проблем с электричеством. Защитный прибор модели РС-80М2 работает за счет двух зависимых и одной независимой характеристик срабатывания, чем обеспечивается максимальный уровень защиты. Также устройство способно дать токовую отсечку с определённой временной задержкой, которая программируется индивидуально.

Основная сфера его использования – схемы противоаварийной автоматики, линии электропередач, трансформаторные станции, контрольно-измерительные щиты, лаборатории электротехнических направленностей, подстанции, реле-системы.

Устройство и работа

Реле РС80М2М-1...8 устроены таким образом, что работают за счет реакций, вызванных электрическим воздействием. Они обеспечивают полноценную защиту сбоев в электросистеме. Устройства реагируют на изменения и перепады электрических величин: мощность, частота, напряжение, ток, сопротивление. Также в базовом реле следует выделить пять основных органов-функционалов:

• Воспринимающий;
• Преобразующий;
• Сравнивающий;
• Исполнительный;
• Замедляющий.

Их взаимодействие обеспечивает выполнение основных задач, возложенных на прибор.

Все модели базового реле РС80М2М имеют функцию дистанционной блокировки рабочей осечки. Также в них можно выбрать два варианта МТЗ (зависимое и независимое срабатывание). Имеющаяся flash-карта в комплектации делает возможным сохранение рабочих настроек и характеристик защитного прибора.

Реле РС80М2М-1...8 имеют прямоугольную форму корпуса, изготовляемого из высококачественного пластика. Конструкция представляет собой две отдельные платы, которые соединяются проводами-перемычками.

Технические характеристики

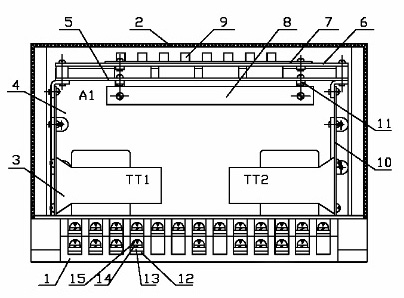

Конструкция реле

1. корпус,
2. прозрачная крышка,
3. трансформатор,
4. плата реле,
5. плата уставок,
6. передняя панель с надписями,
7. сменная планка уставок тока,
8. незадействавонные планки уставок тока,
9. сьемная перемычка,
10. кронштейн,
11. уголок,
12. контакт,
13. прижим,
14. шайба пружинная,
15. винт.
