Устройство защиты РЗЛ-02.1ВВ, РЗЛ-02.3ВВ
Устройства РЗЛ-02.1ВВ и РЗЛ-02.3ВВ представляет собой микропроцессорный блок для управления высоковольтными подключениями в интервале рабочих напряжений от 6 до 35 кВ. Это оборудование включает в свой состав широкий спектр функций, среди которых релейная защита, автоматическое управление и система аварийной и технологической сигнализации.
Область применения
Устройства этой серии рассчитаны для установки в состав релейных отсеков типа КСО, КРУН, КРУ, а также панелей и электрических шкафов управления электрифицированными объектами промышленного назначения. Также модули релейной защиты РЗЛ широко используются в составе пультов электростанций и трансформаторных подстанций, обеспечивающих подачу напряжения в диапазоне 6….35 кВ.

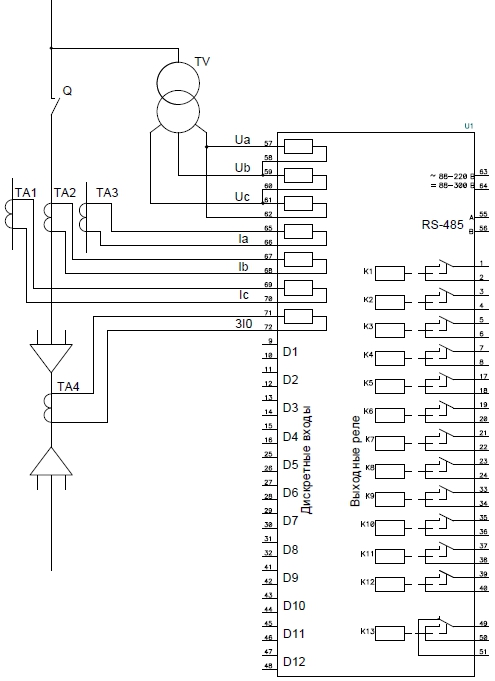

рис.1 - Схема подключения внешних цепей c тремя ТТ к устройству
Функциональные возможности
В процессе использования устройств РЗЛ-02.1ВВ и РЗЛ-02.3ВВ можно будет задействовать широкий спектр функций защиты и автоматики. Среди основных можно отметить:
- поддержка максимальной токовой и минимальной по напряжению защит;
- защита от возможного однофазного замыкания на земную поверхность;
- защита от чрезмерного увеличения или снижения напряжения;
- подключение резерва и автоматическое повторное включение;
- поддержка резервирования отказа выключателей и логическая защита шин;
- выполнение команд, поступающих с внешних устройств.
Отличия в модификациях
Устройства могут выпускаться в двух модификациях:
- РЗЛ-02.1ВВ – для работы с выключателями вводов до 35 кВ и поддержкой питания от переменного, постоянного или выпрямленного тока;
- РЗЛ-02.3ВВ – поддерживает аналогичные функциональные возможности, а также владеет дополнительной поддержкой подхвата от токовой цепи.
Технические характеристики
|
Диапазон изменений питающих напряжений: |
88…264 В |
|
Временной интервал готовности устройства: |
не больше 1,0 сек |
|
Значение мощности потребления: |
0,40 ВА |
|
Величина входного номинального 3-фазного тока: |
5,0 А |
|
Значение диапазона токовых уставок по срабатыванию/возврату: |
5·10-2…125 А |
|
Показатель дискретности установки токовой уставки: |
10-2 А |
|
Поддерживаемый диапазон токовых уставок, выбираемых для токов нулевой последовательности: |
10-2…4 А |
|
Величина интервала выбора уставок для токов обратной последовательности: |
0,2…20 А |
|
Значение номинального напряжения: |
0,1 кВ |
|
Величина диапазона уставок срабатывания и возврата для напряжения: |
20…180 В |
|
Кратность выбора уставки напряжения: |
0,1 В |
Эксплуатационные условия
Конструкция устройств РЗЛ-02.1ВВ и РЗЛ-02.3ВВ и их защитные свойства позволяют успешно эксплуатировать эти приборы в условиях взрывобезопасной среды с температурами от -200С до +550С.
Для функционирования устройства потребуется наличие источника переменного, постоянного или выпрямленного тока с величиной номинального напряжения 220 В.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
Гарантия перестает быть действительной в случаях:
- несоблюдения клиентом инструкции по эксплуатации, прилагаемой к изделию;
- наличия механических повреждений на изделии, а также следов воздействия химических веществ;
- отсутствия гарантийного талона на изделие у клиента.
