Реле ПЭ45Н
* ориентировочная цена, требуется уточнение
Реле ПЭ45Н используются для установки в схемы защиты, автоматики и управления электрифицированным оборудованием. Релейные блоки этого типа рассчитаны для коммутации нагрузки в электроцепях постоянного тока с рабочим напряжением от 24 В до 220 В и переменного тока с напряжением в диапазоне 24..400 В (рабочая частота 50 или 60 Гц).
Отличительной особенностью реле ПЭ45Н является возможность установки замедления отключения с величиной уставки от 0,3 до 10 секунд. Время срабатывания нейтрального реле устройства составляет 0,05 сек.
Особенности
ПЭ45Н представляют собой блочную конструкцию с передним или задним подключением токоподводящих проводников с помощью винтовых соединений.

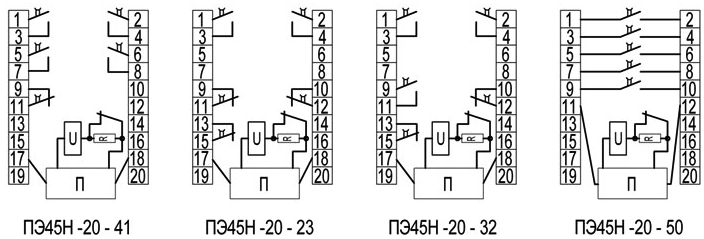

рис.1 - Схема подключения реле ПЭ45Н
Предложенное реле включает в свой состав магнитопровод, на котором закреплено основание с контактной группой и панель с толкателем. Также тут расположены и якорь с возвратной пружиной.

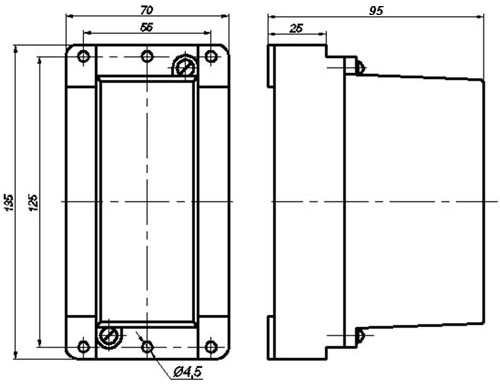

рис.2 - Схема габаритных размеров реле ПЭ45Н
При подаче к включающей обмотке рабочего напряжения происходит втягивание якоря к сердечнику. Благодаря движению якоря осуществляется смещение толкателя, который замыкает или размыкает контакты (в зависимости от их типа). Во включенном состоянии реле ПЭ45Н пребывает за счет удерживающей якорь обмотки. После снятия с катушек напряжения происходит возврат якоря и контактной группы в начальное положение. Возврат осуществляется за счет действия пружины.
В реле ПЭ45Н используется нейтральная конструкция приводной электромагнитной системы. Срабатывание реле и его переключение на удержание осуществляется с помощью специального резистора, а отключение реализуется посредством снятия рабочего напряжения.
Технические характеристики
|
Показатели номинального напряжения для коммутируемых цепей: |
=24..230 В ~24..400 В |
|
Величина минимального тока на контактах: -при U=24 В: -при U=110 В и более: |
0,02 А 0,01 А |
|
Показатель испытательного напряжения изоляции: -между цепями, которые электрически независимы, а также между этими цепями и корпусом: -между контактами контактной группы в разомкнутом виде: -между удерживающей и включающей обмотками: |
2,5 кВ 1,0 кВ 0,55 кВ |
|
Величина электросопротивления -разогретого реле: -неразогретого реле: |
6 МОм 20 МОм |
|
Показатель механической отказоустойчивости: |
105 ВО |
|
Величина коммутационной отказоустойчивости: |
5·104 ВО |
|
Показатели пыле- и влагозащищенности: -для реле: -для зажимов винтового типа: -для ламелей под пайку: |
IP 40 IP 10 IP 00 |
