Блок БШД-01, БШД-01-200

Блоки шунтирования и дешунтирования БШД-01, БШД-01-200 представляют собой электронные модули, предназначенные для установки в РЗА-схемах, которые поддерживают питание от вторичных электроцепей измерительных токовых трансформаторных систем с фазой А и С. С помощью этих блоков осуществляется бесконтактное, при помощи симисторов, шунтирование либо дешунтирование управляемых токовых электроцепями. Показатель их импеданса при токе величиной 4 А может быть не больше 4 Ом, а при величине силы тока 50 А – не больше 1,5 Ом.

Область использования

Блоки шунтирования и дешунтирования БШД-01, БШД-01-200 могут использоваться для управления катушками электромагнитных систем, применяемых для отключения электроприводов типа ПП-10(61) (67), ПРБА. Также этого рода блоки могут применяться для замены 2-х релейных устройств серии РП. Функциональное применение модуля предусматривает использование выхода дискретного типа, реализованного в виде сухого контакта внешних РЗА-устройств для поддержки функций шунтирования, а также дешунтирования.

​

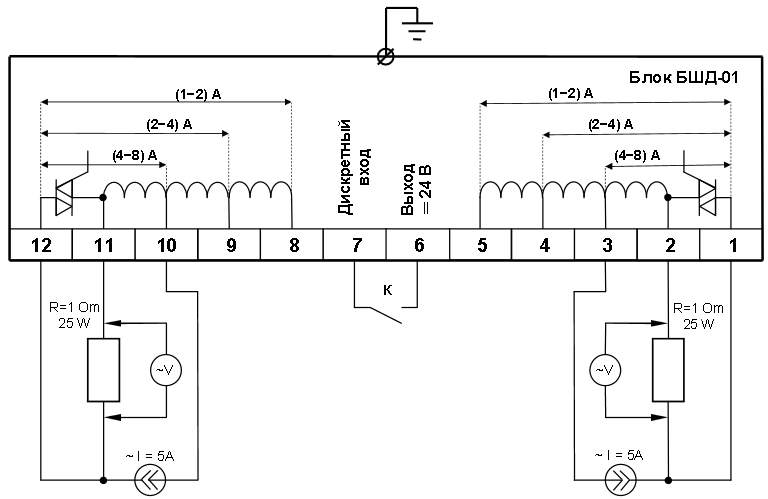

Схема подключения устройства

Конструкционные особенности

Блок шунтирования и дешунтирования БШД-01, БШД-01-200 реализован в пластиковом корпусе, состоящем из основания и защитного кожуха. На основании устройства расположены крепления для реализации выступающего монтажа, а также однорядная клеммная колодка. К ней можно осуществлять подключение двух проводов с величиной максимального сечения 2,5 мм². К основанию блока также прикреплены: охлаждающий радиатор рабочих симисторов, функциональная плата с токовыми трансформаторами и два монтажных кронштейна для фиксирования лицевой панели.

​

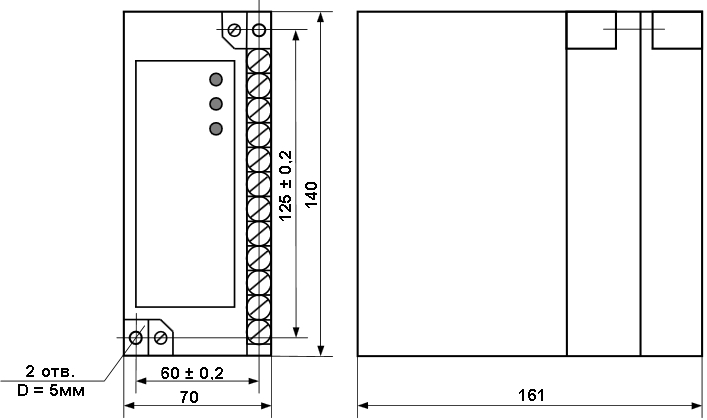

Схема габаритных размеров блока БШД-01

Технические характеристики

Эксплуатация

Блок БШД-01, БШД-01-200 предназначен для эксплуатации в закрытых не отапливаемых помещениях, где температура и влажность несущественно отличаются от температуры и влажности окружающего воздуха, при следующих условиях:

• Диапазон рабочих температур:
  • от -40 до +55°С для исполнения У3
  • от -10 до +55°С для исполнения Т3;
• Относительная влажность окружающего воздуха:
  • до 98% при 25°С (для исполнения У3),
  • до 98% при 35°С без конденсации влаги (для исполнения Т3);
• Атмосферное давление – от 550 до 800 мм рт. ст.;
• Окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы;
• Место установки должно быть защищено от попадания брызг воды, масел, эмульсий, а также от прямого воздействия солнечной радиации.

Механические внешние воздействующие факторы соответствуют группе М7 по ГОСТ 17516.1-90. При этом блок должен быть устойчив к следующим вибрационным нагрузкам:

• в диапазоне частот от 5 до 15 Гц с максимальным ускорением 3g;
• в диапазоне частот от 15 до 60 Гц с максимальным ускорением 2g;
• в диапазоне частот от 60 до 100 Гц с максимальным ускорен ием 1g.

Блок должен выдерживать многократные ударные нагрузки длительностью от 2 до 20 мс с максимальным ускорением 3g.
