Устройства РЗЛ-03.3хх
Устройства РЗЛ-03.3хх представляют собой упрощенную унифицированную систему защиты высоковольтных подключений и электроприводов. Оборудование этого типа представляет собой микропроцессорный модуль, поддерживающий функции автоматики, релейной защиты, управления и сигнализации при работе с линиями электропередачи воздушного типа, которые находятся под напряжением от 6 до 35 кВ. При совместном использовании с электродвигателями асинхронного типа устройства РЗЛ-03.3хх обеспечивают их токовую защиту. Отличительной особенностью серии РЗЛ-03.3хх является поддержка дешунтирования электрических линий, что реализовано посредством использования дополнительного блока шунтирования/дешунтировния БШД.
Область применения
РЗЛ-03.3хх системы являются микропроцессорными комбинированными устройствами, которые устанавливаются в отсеках КРУ и релейных шкафах, а также в составе панелей и щитов управления высоковольтным оборудованием. РЗЛ-модули широко используются на электрических станциях, распределительных подстанциях, а также промышленных объектах, использующих установки и оборудование, работающие под высоким напряжением.

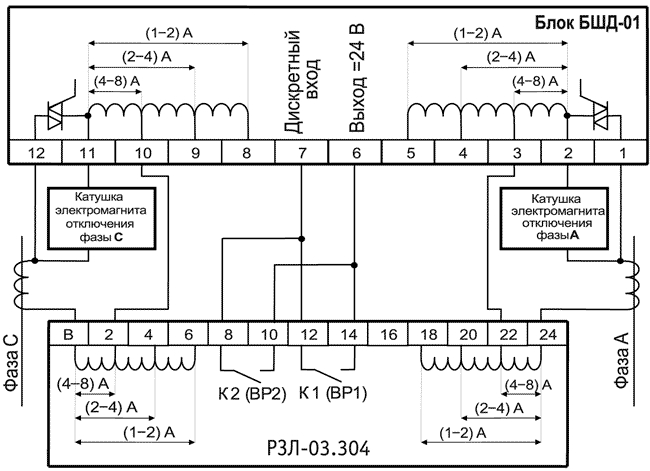

рис.1 - Пример схемы подключения устройства РЗЛ-03.304
Функционирование устройства
Работа модуля защиты и управления построена на непрерывном мониторинге величины тока в контролируемых электроцепях. Это осуществляется посредством периодического измерения, с помощью аналого-цифрового преобразователя, силы тока в цепях, последующей фильтрации сигнала и сравнении его с величиной токовой уставки. Периодичность измерений показателей силы тока составляет каждые 20 мс.
Если величина тока выше выбранной уставки, то произойдет запуск таймера максимальной токовой защиты, по завершению работы которого сработает входное реле. Если в цепи происходит короткое замыкание, то таймер не включается, а сразу срабатывает релейная система. Возврат в исходное положение происходит после снижение тока на величину меньшую коэффициента возврата, который равен 0,95.
Конструкционные особенности
Конструкционно устройства РЗЛ-03.3хх включают в свой состав следующие модули:
- управляющий блок;
- модуль питания;
- систему токовых трансформаторов;
- блок с дискретными входами и выходами.
Управление, настройка и индикация работы инструментов защиты происходит через лицевую панель устройства.

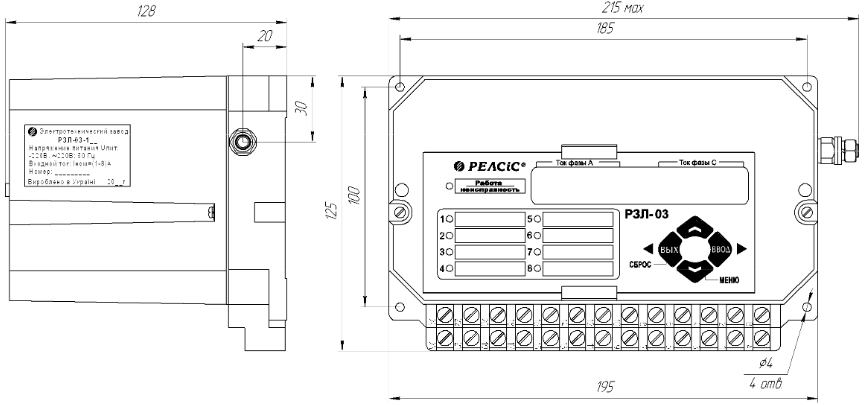

рис.2 - Схемы габаритных размеров устройства РЗЛ-03.3хх
Технические характеристики
|
Поддерживаемые значения питающего напряжения: |
от 155 в до 242 В |
|
Интервал поддерживаемых токов: |
от 1 до 8 А |
|
Погрешность измерений тока: |
1% |
|
Интервал выбора токовых уставок: |
1,5 А …99,9 А / 0,1 А (кратность) |
|
Интервал установки временной задержки: |
0,1 сек …99,9 сек / 0,1 сек (кратность) |
|
Время срабатывания реле: |
0,06 / 0,2 сек |
|
Габаритные параметры: |
125х180х320 мм |
|
Предельный вес: |
3 кг |
