Реле АЛ4-1, АЛ4-2
Реле тока АЛ4-1 и АЛ4-2 представляют собой модули защиты, предназначенные для совместного применения с трансформаторными узлами токов нулевой последовательности. Эти электронные блоки реагируют на изменения переменного тока нулевой последовательности (стандартной частоты ν=50 Гц) в электрических системах защиты электрогенераторов, электромоторов и электропроводных линий с небольшими значениями токов замыкания на землю.
Функционирование
Чтобы обеспечить работу реле АЛ4-1 и АЛ4-2 требуется подача к нему переменного или постоянного напряжения величиной 110 В или 220 В. Если на реле подается напряжение меньше рабочего, а величина тока меньше заданной уставки, контакты реле находятся в исходном состоянии. В этом случае на центральной панели устройства будет гореть зеленый светодиодный индикатор. При превышении контролируемым током выбранных значений уставки произойдет срабатывание реле, что обеспечит переключение рабочих контактов.

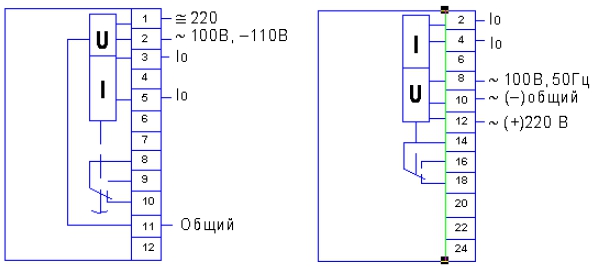

Схема подключения реле представлена на рисунке 1.
рис.1 - Схема подключения реле АЛ4-1 и АЛ4-2
Технические характеристики
|
Характеристики питательного напряжения: |
~100..110 В или ~/=220 В |
|
Показатель номинального тока на выходе: |
0,16 А |
|
Интервал выбора уставок, их дискретность: |
0,02..0,2 А, 2·10-3 А |
|
Временной промежуток срабатывания релейной системы: |
до 0,04 сек |
|
Показатель коэффициента возврата: |
не меньше 0,9 |
|
Точность: |
5-й класс |
|
Коммутируемая мощность, для электроцепей: -постоянного тока: -переменного тока: |
60 Вт 300 ВА |
|
Максимальный ток на контактах: |
4 А |
|
Механическая и коммутационная отказоустойчивость: |
105 / 2·104 ВО |
|
Показатель пыле-, влагозащищенности: -для оболочки: -для контактов: |
IP 40 IP 20 |
|
Вес устройства: |
800 грамм |

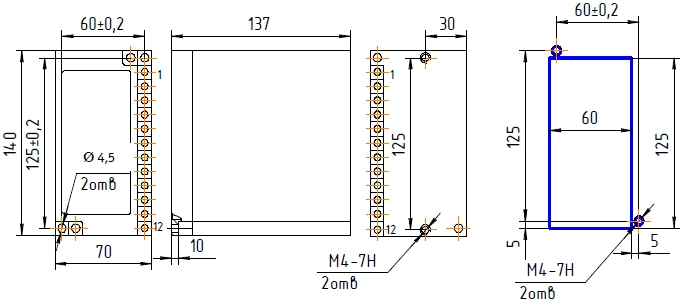

рис.2 - Схема габаритных размеров реле АЛ4-1 и АЛ4-2
Условия эксплуатации
Конструкционное исполнение релейных блоков АЛ4-1 и АЛ4-2 предусматривает возможным их использование в закрытых помещениях, которые не отапливаются. Температурный режим воздушной среды места установки реле может варьироваться в пределах значений от -400С до +550С. Окружающая среда должна отвечать условиям взрывобезопасности и не содержать в своем составе токопроводящую пыль, агрессивные испарения и примеси, способные разрушить конструкционные элементы реле. Максимальное значение влажности среды может составить 98% при Т=+350С и условии отсутствия выделения влаги.
