Реле УРЧ-3М-С
Реле УРЧ-3М-С представляет собой микропроцессорное устройство, применяемое для контроля частотных параметров электрических сетей, а также для определения показателей скорости смены частот в противоаварийной автоматике энергетических систем. Кроме этого, устройства УРЧ-3М-С успешно используются в системах аварийной остановки\пуска и защиты гидрогенераторов.
Особенности
Реле УРЧ-3М-С владеют в своем составе тремя независимыми каналами, по которым осуществляется контроль увеличения или снижения частот. По каждому из этих каналов можно задавать граничные уставки частот, времени срабатывания и возврата, а также уставок скорости снижения частот.
Релейные устройства поддерживают возможность непрерывной индикации текущего значения частоты, а также индикацию задаваемых уставок. Для этого используется цифровой индикатор и светодиодная индикация. Для оперативного питания реле может использоваться переменный или постоянный ток.
Конструкция реле
УРЧ-3М-С выполнены в виде блочных устройств с пластмассовыми корпусами, надежно защищающими электронную часть от проникновения влаги и пыли, а работающий персонал от поражения электрическим током. На лицевой панели устройства расположены функциональные регуляторы для каждого из 3-х каналов, светодиодные индикаторы и цифровой дисплей для отображения текущих частотных величин.

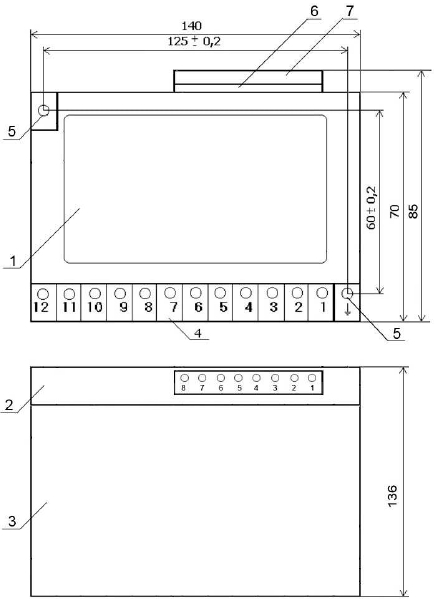

Схема габаритных размеров реле УРЧ-3М
где:
- съемная крышка;
- основание реле;
- кожух реле;
- контактная колодка основания;
- отверстия под крепежные винты М4 для установки реле на панели монтажа;
- клеммник основания (вилка);
- Ответная часть клеммника (розетка);
Чтобы подключить реле УРЧ-3М-С в электронную схему автоматики применяется контактная колодка с передним присоединением проводников и клеммник. Контакты каждого из выходных реле, установленных на каналах, выводятся также к контактной колодке. Для коммутации контролируемой сети, подключения оперативного питания и сигнала внешнего сброса используется съемная часть клеммника, которая фиксируется винтами.
Техничиеские характеристики
Значение числа независимых каналов: |
3 |
Величина интервала контролируемых частот: |
30..62 Гц |
Показатель дискретности визуализации контролируемых частот и выбора установок: |
10-2 Гц |
Величина интервала уставок частоты срабатывания и возврата: |
35÷60 Гц |
Значение интервала уставок по времени: |
0,1-600 сек |
Величина рабочих интервалов напряжения : |
|
-для оперативного напряжения от сети, проводящей постоянный электроток: |
60÷300 В |
-для оперативного напряжения сети, проводящей переменный ток: |
60÷265 В |
-для контролируемой сети: |
35÷180 В |
Продолжительность удержания замкнутых контактов реле в импульсивном режиме на выходе: |
5 сек |
Минимальная продолжительность наработки на отказ: |
25000 ч |
Показатель способности коммутации контактов реле на выходе: |
|
-переменного тока при максимальном токе нагрузке 2 А: |
5÷250 В |
-постоянного тока при максимальной силе тока нагрузки 100 мА: |
0÷250 В |
Максимальные показатели габаритов: |
14х8,5х13,6 см |
Вес реле: |
900 грамм |
