Устройство РЗЛ-03.4XX

Оборудование серии РЗЛ-03.4хх относится к классу микропроцессорных устройств релейной защиты. С помощью этих приборов осуществляются функции автоматики, релейной защиты, управления и сигнализирования при коммутации кабельных или воздушных ЛЭП, которые находятся под напряжением 6 (10) кВ. Благодаря этим устройствам можно произвести замену морально и технически устаревших релейных систем типа РТ, РС и УЗА.

Предназначение устройства

Микропроцессорные устройства этой серии рассчитаны для комплектации релейных шкафов и отсеков КРУ. А также электрических шкафов в релейных залах и щитах управления на электрических подстанциях, обеспечивающих поддержку напряжения в диапазоне значений от 6 до 35 кВ.

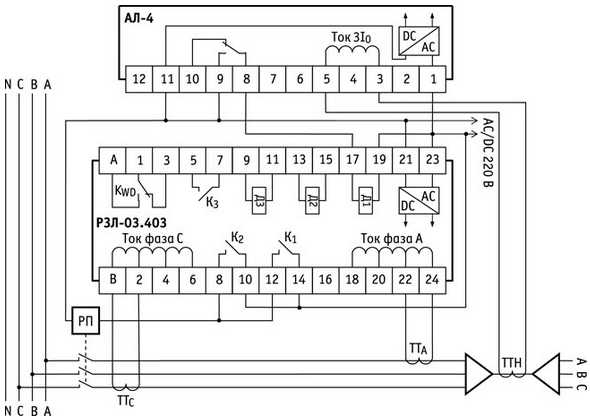

рис.1 - Схема подключения устройства РЗЛ-03.4хх

Оборудование РЗЛ-03.4хх может использоваться как автономный электрический узел, используемый при реконструкции и модернизации существующих энергетических объектов. Также это оборудование может входить в состав комплексных систем управления и защиты систем предприятий энергетического и промышленного сектора.

Конструкционные особенности

По своей конструкции устройство РЗЛ выполнено в виде корпусного блока, который включает в свой состав основание и защитный пластиковый кожух. К основанию прикреплены монтажные зажимы и набор клемм для подключения токоподводящих проводников.

Функционально устройство можно разделить на следующие блоки:

• управления;
• питания;
• дискретных входов/выходов;
• токовых трансформаторов.

Внутри корпуса устройства РЗЛ-03.4ХХ располагается экранированное шасси, в которое установлены печатные платы, соединенные между собой с помощью коммутационных разъемов. Все токовые сигналы, которые поступают извне, а также внутренние цепи выведены на клеммную колодку.

Управление и настройка работы устройства осуществляется через лицевую панель, которая имеет в своем составе сенсорные клавиши, светодиодную индикацию, средства технической индикации состояния прибора.

Габаритные и установочные размеры соответствуют устройству РЗЛ-03.1хх.

Функциональные возможности

В процессе работы микропроцессорного блока РЗЛ-03.4 поддерживается реализация следующего набора функций:

• максимальной токовой защиты;
• токовой отсечки по заданной уставке;
• защита от однофазного замыкания на земную поверхность;
• контроль технической исправности блока и самодиагностика;
• получение сигналов от внешних устройств по дискретным входам;
• применение для подачи исполнительных сигналов дискретных выходов;
• индикация функционирования устройства.
