Устройства защиты РЗЛ-03.1хх
Устройства РЗЛ-03.1хх представляют собой упрощенные системы релейной защиты и автоматики, применяемые для работы с линиями электропередачи под напряжением 6..35 кВ. Также эти устройства широко используются в качестве обеспечения эффективной защиты электрических двигателей асинхронного типа.
Оборудование предложенной серии устанавливается в релейные шкафы, КРУ-шкафы, а также на панелях и щитах управления электрических подстанций, обеспечивающих подачу напряжения от 6 до 35 кВ.

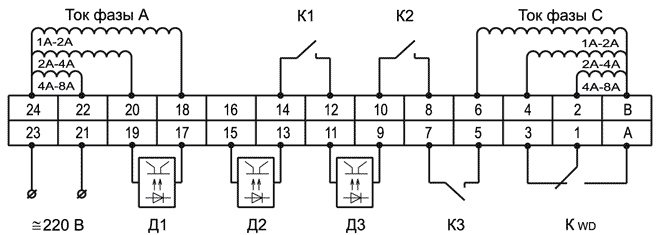

рис.1 - Схема подключения устройства РЗЛ-03.1хх
Защитные устройства построены с применением модульной архитектуры и современной элементной базы с применением многофункциональных микропроцессоров.
Функционирование устройства
Модуль электрической защиты РЗЛ-03.1хх постоянно находится в режиме мониторинга величины тока контролируемых фаз. Производится периодический контроль величины тока с помощью аналого-цифрового преобразователя. После АЦП сигнал поступает на фильтр, отсекающий высшие гармоники сигнала и его постоянную составляющую. Полученный после фильтрации сигнал сравнивается с токовой уставкой, этот процесс происходит каждые 20 мс. Если величина тока будет выше уставки, то запустится таймер временной выдержки с последующим срабатыванием реле. Если в электрической цепи произойдет короткое замыкание, то реле сработает сразу, без запуска временного таймера. Возврат системы в исходное положение происходит при снижении величины контролируемого тока на гистерезис, который равен 0,95.
Конструкционные особенности
Конструкционно устройство РЗЛ-03.1хх реализовано в пластиковом корпусе, который состоит из основания и защитного кожуха. Условно конструкцию защитной системы можно поделить на следующие блоки:
- управления;
- питания;
- трансформаторный блок;
- входов и выходов дискретного типа.
Средства управления и индикации располагаются на лицевой панели прибора.

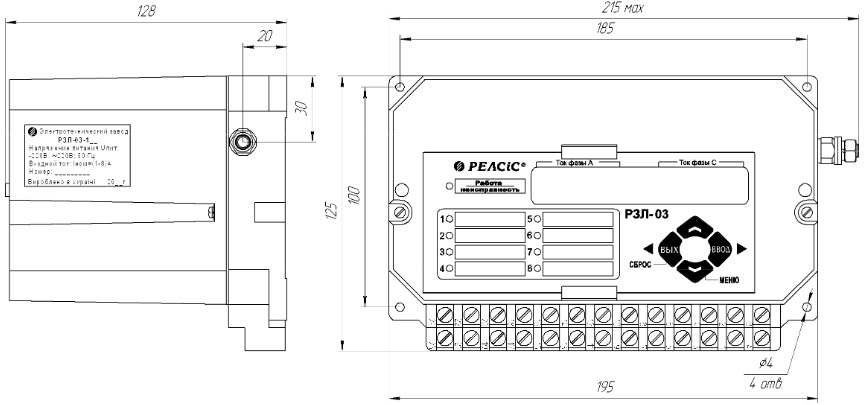

рис.2 - Схема габаритных размеров устройства РЗЛ-03.1хх
Технические характеристики
Величина интервала поддерживаемого питающего напряжения: |
154…242 В |
Диапазон рабочих токов: |
1…8 А |
Погрешность при замере тока в контролируемых цепях: |
1% на каждые 100С, отличающиеся от Т=+200С |
Поддерживаемый диапазон уставок по току с шагом 0,1 А (МТЗ, ток отсечки) |
от 1,5 до 99,9 А |
Интервал возможных временных уставок с шагом 0,1 сек: |
от 0,1 до 99,9 сек |
Время срабатывания реле: |
0,06 сек / 0,2 сек |
Габаритные параметры: |
12,5х18х23 см |
Максимальный вес устройства: |
3 кг |
Условия для эксплуатации
Средства электрической защиты РЗЛ-03.1хх рассчитаны на установку в помещениях, среда которых не имеет в своем составе примесей и газов, которые способны повредить конструкционные элементы. Также не допускается наличие в воздушной среде токопроводящей пыли.
Температурный режим в месте эксплуатации должен находиться в пределах значений от -400С до +550С, а показатель влажности может достигать 98% при Т=+250С.
