Реле РС40М
Реле максимального тока РС-40М относятся к устройствам, которые входят в состав противоаварийных систем защиты электросетей с величиной напряжения до и выше 1 кВ. С помощью этих устройств поддерживается возможность максимальной токовой защиты технологического оборудования.
Особенности
Реле РС40М является статическим реле, которое не имеет дополнительного источника питания, а работоспособность своих элементов поддерживает за счет измеряемых сигналов.
По виду срабатывания, релейные механизмы этой серии могут выпускаться с или без задержек по времени. По количеству диапазонов уставок они могут быть либо однодиапозонными, либо многодиапазонными. Выбор уставки производится дискретно по оцифрованной шкале.
Модификации
|
Модификация |
Количество дискретных установок |
Последовательное соединение обмоток |
Параллельное соединение обмоток |
||||||
|
Диапазон изменения установок, А |
Дискретные изменения установок, А |
Номинальный ток, А |
Диапазон изменения установок, А |
Дискретные изменения установок, А |
Номинальный ток, А |
||||
|
PC40M-O,05/O,4 PC40M1-O,O5/O,4 PC40M2-0,05/O,4 PC40M21-0,05/0,4 |
64 |
0,05 – 0,2075 |
0,0025 |
0,15 |
0,1-0,415 |
0,005 |
0,25 |
||
|
PC40M-0,15/1,2 PC40M1-0,15/1,2 РС40М2-0,15/1‚2 PC40M21-0,15/1,2 |
64 |
0,15 – 0,6225 |
0,0075 |
0,75 |
0,3 – 1,245 |
0,015 |
1,5 |
||
|
PC40M-0,5/4 РС40М1-0,5/4 PC40M2-0,5/4 PC40M21-0,5/4 |
64 |
0,5 – 2, 075 |
0,025 |
2,5 |
1,0 – 4,15 |
0,05 |
5 |
||
|
РС40М-1/8 РС40М1-1/8 РС40М2-1/8 РС40М21-1/8 |
64 |
1,0 – 4,15 |
0,05 |
5,0 |
2,0 – 8,3 |
0,1 |
5 |
||
|
PC40M-5/40 PC40M1-5/40 PC40M2-5/40 PC40M21-5/40 |
64 |
5,0 – 20,75 |
0,25 |
10,0 |
10,0 – 41,5 |
0,5 |
25 |
||
|
PC40M-15/120 PC40ML-15/120 PC40M2-15/120 PC40M21-15/120 |
64 |
15,0 – 62,25 |
0,75 |
25,0 |
30,0 – 124,5 |
1,5 |
25 |
||
Эксплуатационные условия
Реле РС-40М рассчитаны на функционирование в рабочей зоне, расположенной над уровнем моря не выше 2 км. Температурный режим воздушной среды должен находиться в интервале значений от -400С до +500С. В воздухе не допускается наличие агрессивных и взрывобезопасных примесей, а также токопроводящей пыли.
рис.1 - Схема подключения реле с последовательным соеденением входных обмоток
рис. 2 - Схема подключения реле с параллельным соеденением входных обмоток
Особенности конструкции и работа
Реле максимального тока РС-40М производятся в прямоугольных пластиковых корпусах, состоящих из основания и крышки. К основанию прикреплена плата реле и плата выбора уставок. Между собой платы соединяются коммутационными перемычками.

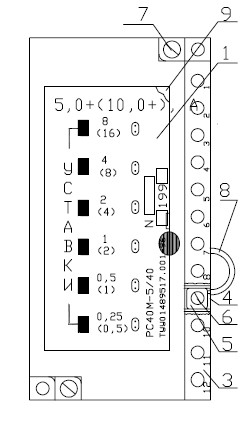

рис. 3 - Внешний вид реле РС40М
Реле на корпусе имеет следующие элементы (по рис. 3):
- Панель с маркировкой и отверстиями для перемычек.
- Перемычка установок
- Защитная крышка
- Клемма
- Зажимная шайба
- Винт клеймы
- Винт для крепления крышки на корпусе реле и пломбировки мастикой
- Перемычка клейммная
- Прозрачная панель
К основанию платы прикреплен также ряд контактных клемм, имеющих зажимы для коммутации проводников. Клеммы имеют такую конструкцию, что позволяют подключать токоподводящие проводники с внешней либо внутренней стороны.

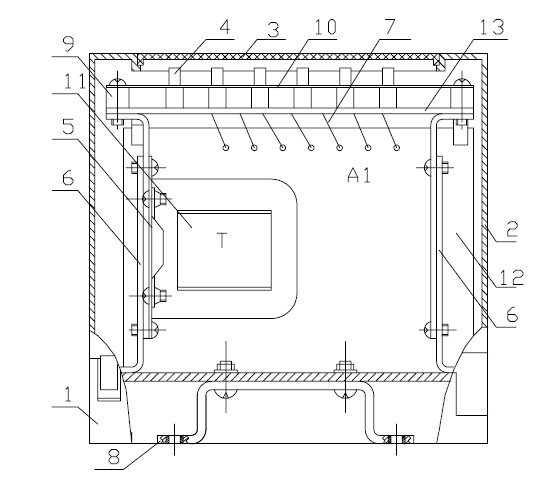

рис. 4 - Конструкция реле РС40М
Реле РС40М включает (по рис. 4):
- Основание
- Крышка
- Прозрачная панель
- Перемычка установок
- Пластина
- Угольник
- Перемычка
- Скоба
- Втулка
- Панель с маркировкой
- Трансформатор
- Плата реле А1
- Плата уставок А2
Работа реле заключается в том, что с помощью регуляторов, соединенных с платой уставок, выбирается нужное значение максимального тока. При увеличении в контролируемой цепи величины тока выше значения уставки произойдет срабатывание реле и переключении его рабочих контактов. Это приведет в действие исполнительные и сигнальные системы.

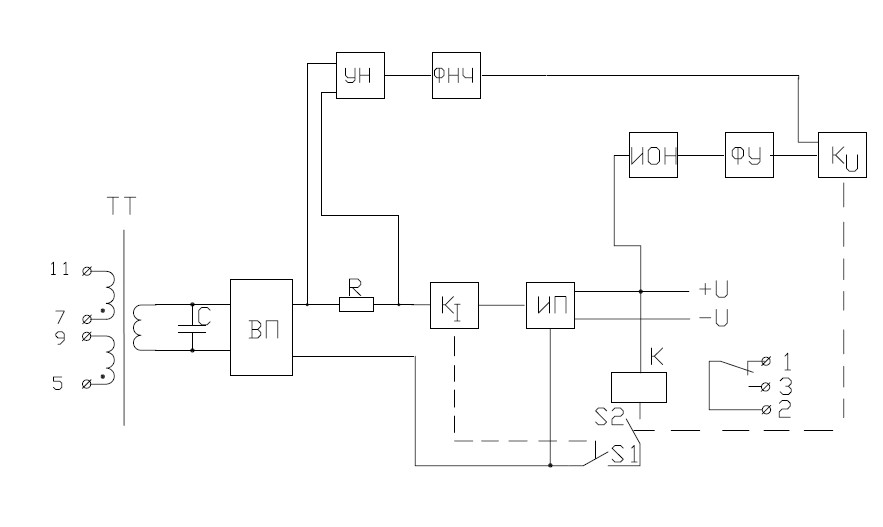

рис. 5 -Функциональная схема реле РС40М
ТТ-трансформатор тока, С-конденсатор, ВП-выпрямитель‚ Р-резистор, УН-цсилитель напряжения, ФНЧ-фильтр нижних частот, Кi Кu-компараторы тока и напряжения, ИП-источник питания, ИОН-источник опорного напряжения, ФУ-формирователь уставок, К-исполнительное реле, S1, S2-ключи, 1, 2, 3, 5, 7, 9, 11-присоединительные клеммы.
Технические характеристики
|
Интервал установок временных задержек: |
от 0.1 до 6.5 сек |
|
Кратность установки временной уставки: |
0.1 сек |
|
Предельно допускаемая погрешность установки времени: |
±10% |
|
Предельно возможна погрешность токов срабатывания: |
5..10% |
|
Показатель разброса токов срабатывания: |
до 1.5% |
|
Минимально возможная величина коэффициента возврата релейного механизма: |
0.85…0.9 |
|
Показатель ресурса наработки реле по количеству механических срабатываний: |
10 тыс. циклов |
|
Показатель потребляемой мощности: |
0.75…2.5 ВА |
|
Показатели коммутируемой нагрузки: |
60 Вт, 0.7 кВА |
|
Показатель защищенности:
|
|
|
Длительность наработки на отказ: |
2 тыс. часов |
|
Габариты и вес устройства: |
7х14х13.6 см / 1 кг |
