Реле комплексной защиты трехфазной сети ЕЛ-23, ЕЛ-23Н
Реле ЕЛ-23, ЕЛ-23Н используется как устройство для комплексной защиты трехфазной системы электроснабжения. Правильная настройка временной задержки позволит проигнорировать скачки напряжения в электроцепи.
Функциональной особенностью реле ЕЛ-23 является наличие режима «Память», который позволяет вернуться в нормальный режим работы из ошибочного, нажав на кнопку «Сброс».
Питание устройства ЕЛ-23 происходит путем подключения его в сеть с переменным током 24, 220, 400 В или в электросеть с постоянным током 24 В.
Технические характеристики
|
Характеристика/модификация |
ЕЛ-23 |
ЕЛ-23Н |
|
Контролируемое напряжение, В |
3х400 |
3х400/220 |
|
Контролирующие клеммы |
L1, L2, L3 |
L1, L2, L3, N |
|
Верхний порог Umax, В |
280-480 |
160 – 276 |
|
Нижний порог Umin |
30-99% Umax |
|
|
Гистерезис (настраиваемый), % |
5 или 10 |
|
|
Асимметрия, % |
5-20 |
|
|
Временная задержка t1, с |
0,2 |
|
|
Временная задержка t2 (настраиваемая), с |
0-10 |
|
|
Потребляемая мощность, не более, ВА |
4,5 |
|
|
Погрешность установки уставок, % |
5 |
|
|
Погрешность при изменения температуры на 1°С, % |
0,1 |
|
|
Допуск граничных значений, % |
5 |
|
|
Диапазон рабочих температур, °С |
-20...+55 |
|
|
Крепление |
на DIN-рейку EN-60715 |
|
|
Степень защиты корпуса |
IP-40 |
|
|
Габариты, мм |
90х52х65 |
|
|
Масса, грамм |
239 |
|

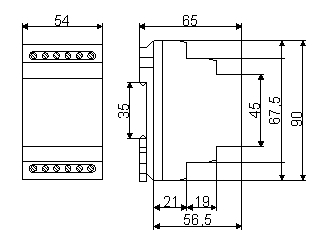

Схема габаритных размеров реле ЕЛ-23
