Реле ИВГ-В представляет собой импульсное путевое устройство, которое используется для работы в рельсовых электроцепях с проходящим переменным электротоком.
Конструкционные особенности
Реле серии ИВГ-В представляют собой разновидностью штепсельных реле, которые монтируются на релейные шкафы.
Данный прибор по своему функциональному предназначению напоминает реле ИВГ-М, но в новой модели усовершенствована магнитная система и внедрена индикация работы геркона светодиодного типа.

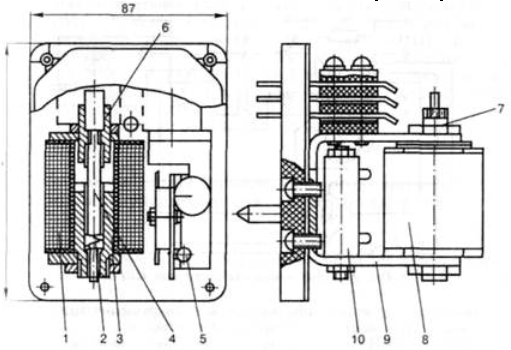

рис.2 - Общий вид и габаритные размеры реле ИВГ-В
где:
- обмотка катушки;
- пружина;
- нижняя ферромагнитная втулка;
- жидкометаллический геркон;
- светодиод;
- верхняя ферромагнитная втулка;
- фиксирующая гайка;
- катушка;
- ярмо;
- резистор обогрева.
Технические характеристики
|
Параметр |
Значение параметра |
|
Вид тока |
Переменный |
|
Частота тока, Гц |
50 |
|
Напряжение отпускания в случае перегрузки 7,5В, В |
2,2 |
|
Напряжение срабатывания, В |
2,7-3,3 |
|
Сопротивление обмотки реле (активное), Ом |
75 |
|
Масса, кг, не более |
1,3 |
|
Габаритные размеры, мм |
200х87х112 |
рис.1 - Электрическая схема реле ИВГ-В
