Реле ПЭ45
Реле ПЭ45 являются релейными системами промежуточного типа, поддерживающими замедление при отключениях в пределах 0,05…0,5 сек или 0,4…2,5 сек. Релейные модули этого типа владеют двустабильными реле с временем включения не больше 0,05 сек и возможностью работы в цепях переменного, а также и постоянного тока.
Область предназначения
Электромагнитные реле ПЭ45 предназначены для установку в состав систем защиты, а также автоматического управления электрифицированными установками. Благодаря их применению осуществляется эффективная коммутация электрических нагрузок в цепях с переменным либо постоянным током. Напряжение в сети постоянного тока может варьироваться в пределах значений 24÷230 В, а для переменного – в интервале напряжений 24÷400 В.

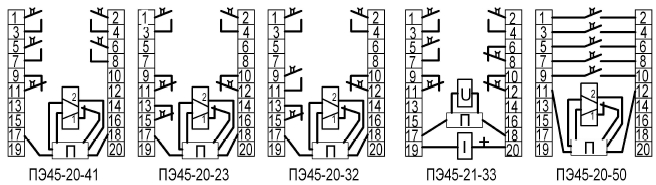

рис.1 - Схема электрических подключений реле ПЭ45
Особенности работы реле
При подаче на обмотку включения нужной величины напряжения произойдет притягивание якоря электромагнитной системы к сердечнику. Это, в свою очередь, приводит к смещению толкателя, который обеспечивает замыкание или размыкание контактов. Если снять рабочее напряжение то, под воздействием возвратной пружины, релейные контакты и якорь возвращаются в начальное положение.
В конструкции реле ПЭ45 дополнительно установлена функциональная плата, поддерживающая задержку отключения. Отключение происходит за счет подачи на отключающую обмотку напряжения, что происходит после выдержки по времени, задаваемой платой временных уставок.

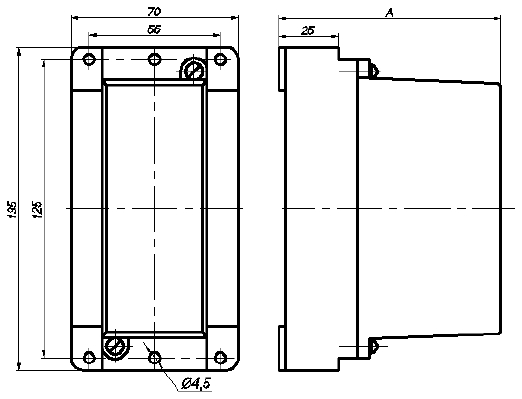

рис.2 - Схема габаритных и установочных размеров реле ПЭ45
Время готовности реле ПЭ45 к работе, после перехода на номинальное напряжение, составляет не менее 0,5 сек и не мене 0,8 сек от момента перехода на минимальное напряжение срабатывания.
Технические характеристики
Возможные значения напряжений в коммутируемых электроцепях: |
=(24..230) В ~(24..400) В |
Минимально допускаемая величина тока на релейных контактах: -для U=24 В: -для U=110В: |
20 мА 10 мА |
Параметр влаго- и пылезащиты: -для контактных ламелей (для пайки): -для винтовой фиксации: -для релейного механизма: |
IP40; IP10; IP00; |
Показатели испытательных напряжений для изоляции: -электронезависимые цепи по отношению к корпусу: -между обмотками включающего и удерживающего типа: -между контактами рабочей контактной группы (разомкнутыми): |
2,5 кВ 0,50 кВ 0,1 кВ |
Величина электросопротивления для холодного/нагретого реле: |
20/6 МОм |
Механическая износоустойчивость: |
105 циклов |
Показатель коммутационной износоустойчивости: |
5·104 циклов |
