Реле Ар-50А
Реле Ар-50А представляет собой цифровое реле, используемое в целях автоматических отключений нагрузки, при превышении током в контролируемых цепях установленных значений. Это позволит исключить выход из строя бытовой и промышленной техники вследствие перегрузок.
Конструкция и работа реле
Реле представляет собой электронный узел, в основу которого заложен микроконтроллер. С помощью этого элемента производится анализ величины электротока в цепи нагрузки с параллельным отображением его на цифровом индикаторе. Если происходит превышение рабочим током величины, выбранной уставки, микроконтроллером будет подан сигнал на отключение.
Если величина превышения уставки составит больше 25%, выключение произойдет мгновенно. Если же значение превышения будет меньше 25%, сигнал на отключение поступит только через 10 секунд, если в этот период показатель тока не вернется к нормальному значению. Такая задержка выполнена с цельюКонструкция исключения отключения нагрузочной цепи при кратковременном изменении величины электротока, что бывает при пусковом процессе.
По истечению промежутка времени (от 1 до 20 минут), который задается пользователем, произойдет автоматическое подключение нагрузки. Если же на протяжении 10 минут произойдет 3 отключения, то реле будет заблокировано и включить его можно будет только в ручном режиме.
Эксплуатационные ограничения и оптимальные условия
Реле Ар-50А не допускаются к эксплуатации во взрывоопасном помещении. Исключается возможность попадания на их рабочие контакты влаги и агрессивных к металлу испарений.
Оптимальными условиями для использования реле Ар-50А считается температурный режим в пределах +50С…+500С и показателе относительной влажности от 30 до 80%.
Монтаж и техническое обслуживание токового реле АР-50А должно выполняться только квалифицированными специалистами.
Техническая характеристики
|
Интервал прямого измерения тока: |
от 1 до 50 А |
|
Предельный ток перегрузки: |
80 А |
|
Питающее напряжение: |
~220 В |
|
Предельный ток на контактах реле: |
не больше 6 А |
|
Время отключения при увеличении тока: -больше 25%: -меньше 25%: |
0,01 сек 10 мин |
|
Величина погрешности измерений: |
не больше 1% |
|
Показатель защищенности от влаго- и пылепроникновения: |
IP20 |
|
Диапазон возможных рабочих температур: |
-250С…+500С |
|
Крепление: |
стандартная Din-рейка |
|
Величина сечения силовой клеммы: |
16 мм2 |

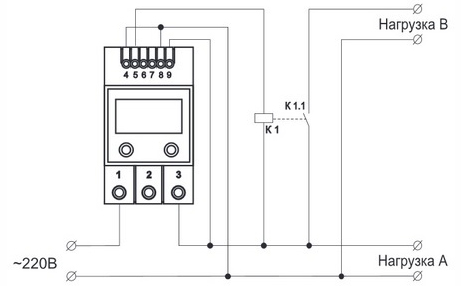

Схема приоритетного отключения нагрузки

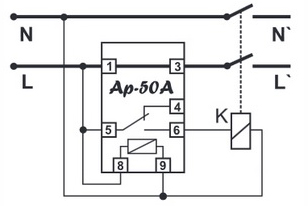

Схема подключения реле АР-50А
