Реле НЛ-6А-1(2) представляют собой электромеханические блоки, используемые с целью коммутации электроцепей переменного и постоянного тока при достижении контролируемым напряжением величины выше установленного уровня. Релейные системы НЛ-6А-1 и НЛ-6А-2 поддерживают также установку временной задержки, по истечению которой произойдет срабатывание реле после достижения максимально возможного значения.
Конструкционные особенности
Реле НЛ-6А-1 и НЛ-6А-2 представляют собой блочные устройства, выполненные в пластиковом корпусе. На задней стенке прикреплены монтажные элементы для крепления к плоскости или стандартной DIN-рейке (35 мм).
Схема габаритных размеров реле НЛ-6А-1 и НЛ-6А-2
Функциональные элементы этих устройств собраны на трех плата печатного монтажа, которые установлены внутри корпуса, обеспечиваемого показатель защищенности от влаги и пыли на уровне IP40.
Функционирование реле
На лицевой панели релейного блока НЛ-6А-1 и НЛ-6А-2 имеется переключатель, с помощью которого устанавливается соответствующее граничное напряжение. При превышении контролируемым напряжением установленной величины произойдет срабатывание перекидных контактов выходного реле, а на лицевой панели загорится красный светодиод. Обратное переключение реле произойдет при снижении напряжения – параметр возврата составляет 0,9…0,95.
Схему подключения реле можно увидеть на рисунке ниже.

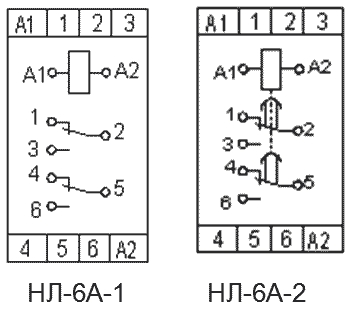

Схема подключения устройства НЛ-6А-1 и НЛ-6А-2
Технические характеристики
|
Характеристика / модификация |
НЛ-6А-1 |
НЛ-6А-2 |
|
Наибольший показатель разброса временной уставки: |
- |
0,01 |
|
Интервал силы коммутируемого тока на релейных контактах при U=24÷250 В: |
0,02-4 А |
|
|
Наибольшая величина коммутируемой мощности в цепях постоянного и переменного тока: |
|
|
|
-для t=0,005 сек: |
60 Вт |
|
|
-для t=0,02 сек: |
30 Вт |
|
|
Наибольшая величина мощности потребления: |
6 Вт |
2,5 Вт |
|
Наибольший показатель силы длительно допустимого тока контактов: |
4 А |
|
|
Показатель номинального напряжения: |
220 В |
100 В |
|
Значение интервала уставок включения по напряжению: |
15-230 В |
12-130 В |
|
Наибольшая продолжительность включения реле: |
0,09 сек |
1-61 сек |
|
Показатель дискретности регулировки: |
1 В |
|
|
Величина максимально допустимого напряжения: |
250 В |
100 В |
|
Габаритные размеры: |
5,3х9х6,7 см |
|
|
Наибольшее значение веса реле: |
300 грамм |
|
Эксплуатационные условия
Релейные устройства НЛ-6А-1 и НЛ-6А-2 предназначены для использования в закрытых помещениях со взрывобезопасной, токонепроводящей средой. Температура воздуха в помещении должна соблюдаться в пределах от -40 0 до +55 0С, а показатель приведенной влажности может достигать 98% при Т=+250С. Оптимальным атмосферным давлением для работы реле считаются значения от 555 до 805 мм.рт.ст.
