Реле тока АЛ-3-В
* ориентировочная цена, требуется уточнение
Реле АЛ-3-В представляют собой модули для комплектации систем защиты и противоаварийной автоматики, используемых на энергетических и промышленных объектах. Устройства этой серии обеспечивают контроль тока в контролируемых цепях с последующей коммутацией электрических подключений, что осуществляется при достижении заданного уровня контролируемого параметра.

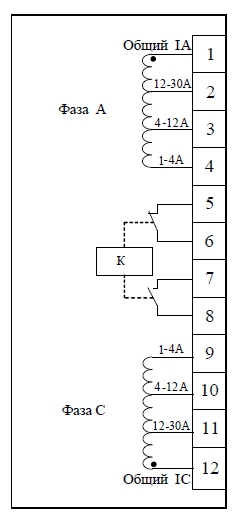

рис.1 - Схема электрических подключений реле АЛ-3-В
Особенности
Блоки АЛ-3-В являются двухфазными релейными системами максимального тока, которые не владеют собственным источником оперативного питания. Кроме уставки по току реле поддерживают возможность установки временных уставок, обеспечивающих задержку срабатывания релейного механизма.
Предложенный тип реле является микропроцессорным аналогом микроэлектронного и электромеханического релейного устройства.
Для выбора уставок по току и времени имеется два типа регуляторов, которые выведены на лицевую панель. Под каждым из них имеется цифровая шкала по току и времени. Также на передней панели прибора АЛ-3-В расположены встроенные светодиодные индикаторы. В качестве рабочих контактов используется по одному контакту замыкающего и размыкающего типа.
При прохождении по цепи тока, величина которого превышает установленную переключателем токовую уставку, произойдет запуск таймера времени. По истечению времени, отведенного на выбранную временную уставку сработает реле АЛ-3-В с переключением выходных контактов.
Технические характеристики
|
Инструмент защиты: |
максимальная токовая защита |
|
Интервал уставок для токовой защиты: |
от 1,0 А до 99 А |
|
Значение номинального тока: |
от 2,5 до 16 А |
|
Диапазон для выбора уставки временной задержки: |
от 0,1 до 99 сек |
|
Величина тока продолжительной термической устойчивости: |
2·Iном. |
|
Число используемых реле на выходе: |
1 |
|
Тип и число релейных контактов: |
размыкающие и замыкающие, по 1-му |
|
Время для срабатывания реле: |
50..60 сек |
|
Коммутационная устойчивость: |
5·105 циклов |
|
Вес реле: |
1,0 кг |

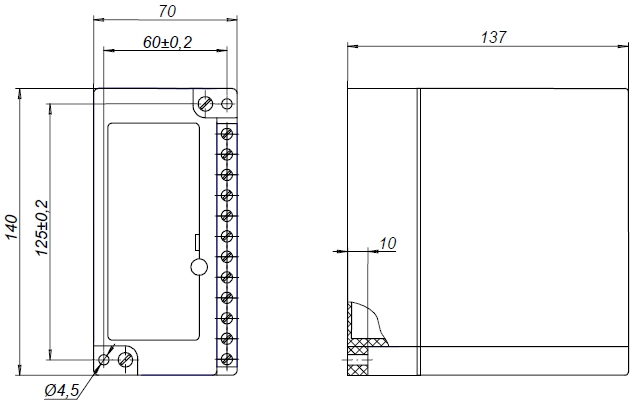

рис.2 - Схема габаритных размеров реле АЛ-3-В
Эксплуатационные условия
Реле АЛ-3-В рассчитаны для применения внутри помещений с токонепроводящей и неагрессивной средой. Температура в помещении может меняться в широких пределах – от -400С до +550С, а величина влажности может быть 98%.
Гарантийное обслуживание
Если Вы недовольны качеством предоставляемых услуг или качеством товаров, то мы готовы в кратчайшие сроки разрешить любую проблему. Всё решается индивидуально!
Сроки гарантии на каждый прибор индивидуальны (от 2-х недель до 36 месяцев) и прописываются в соответствующей документации, которая идет в комплектации с товаром.
