Реле РС80М2 с блинкером
Реле РС80М2 с блинкером 9,10,15...17 обычно применяется в схемах защиты и противоаварийной автоматики разных электромашин, трансформаторов и линий электропередач. Данный тип реле необходим для исключения аварийных ситуаций при возникновении разного рода перегрузок и коротких замыканий. Данные реле могут работать не используя других источников питания, пользуясь только током что получат на входе. Этот тип реле обеспечивает максимальную токовую защиту, токовую отсечку (которая происходит с заданной выдержкой времени).
Конструкция
На лицевой панели РС80М2 находятся кнопки, которые используются для задания основных параметров работы реле, а именно: задание времени задержки при срабатывании токовой отсечки, кнопка выключения автоматического срабатывания отсечки, параметры срабатывания максимальной токовой защиты и др. Также лицевая панель содержит индикаторы, которые показывают параметры текущего состояние работы реле. Реле РС80М2 модификаций 9,10,15...17 имеют 2 выходных контакта, которые переключаются между собой.

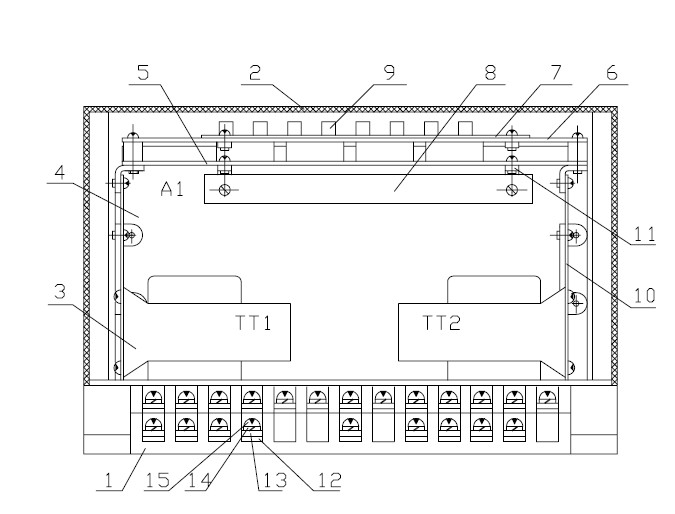

Конструкция реле РС80М2 с блинкером 9,10,15...17
РС80М2 9,10,15...17 содержит:
- корпус;
- прозрачная крышка;
- трансформатор;
- плата реле;
- плата уставок;
- передняя панель с надписями;
- сменная планка уставок тока;
- незадействованные сменные планки уставок тока;
- съемная перемычка;
- кронштейн;
- уголок;
- контакт;
- прижим;
- шайба пружинная;
- винт.

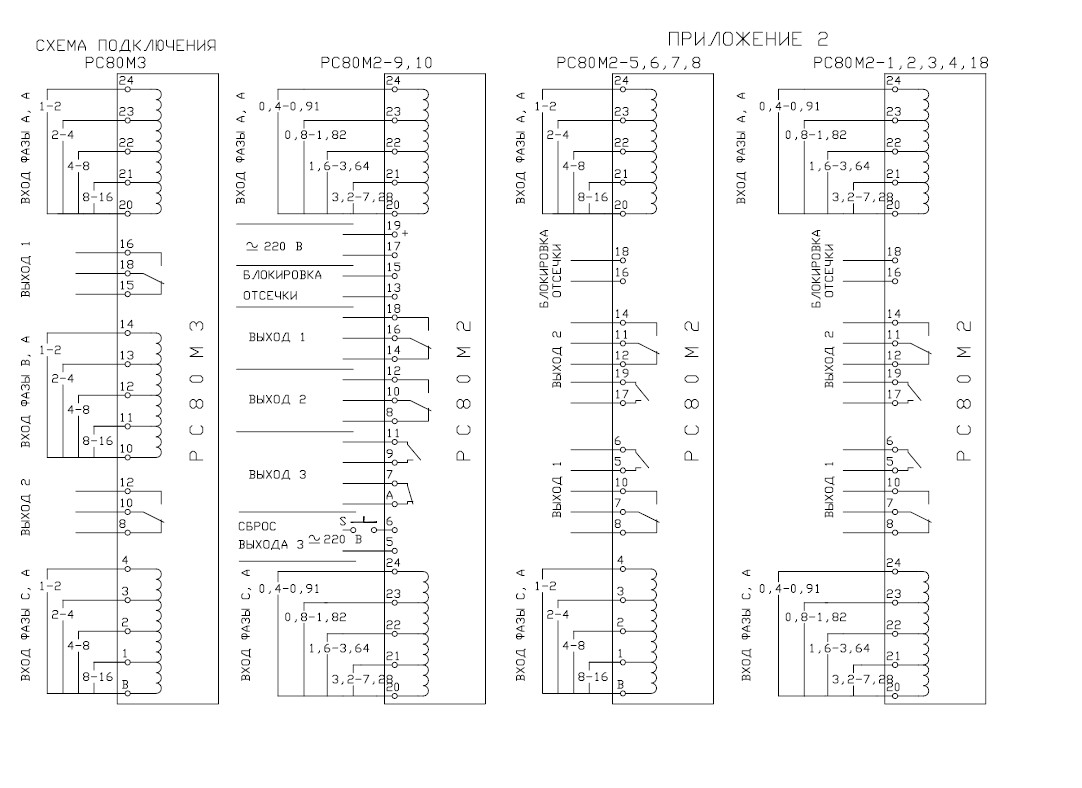

Схема РС80М2 с блинкером 9,10,15...17
В модификации РС80М2 -9 клеммы 13,15,17,19 не задействованы

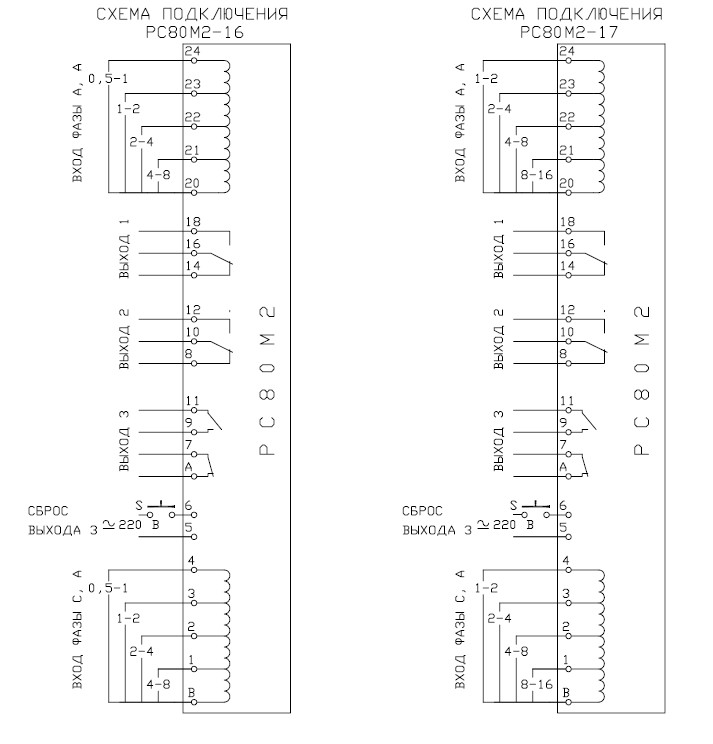

Схема подключения РС80М2 16 ,17
Модификации
|
Модификация |
Уставки тока срабатывания*, А |
Функция выходных контактов |
Наличие дист. блокировки отсечки (ДБО) |
|||
|
ВЫХОД 1 |
ВЫХОД 2 |
ВЫХОД 3 |
Сигнальный |
|||
|
РС80М2-19 |
1 - 18,16 |
МТЗ |
ТО |
АПВ |
Пуск АПВ |
нет |
|
РС80М2-20 |
1 - 18,16 |
ТО + МТЗ |
МТЗ мгновенный |
АПВ |
Пуск АПВ |
нет |
|
РС80М2-21 |
1 - 18,16 |
ТО + МТЗ |
МТЗ мгновенный |
АПВ |
нет |
ДБО |
Технические характеристики
|
Модификация РС80М2-19, 20, 21 |
|||||||||||||
|
Уставки тока срабатывания |
Номинальный ток, А* |
Уставки выдержки времени |
Уставки кратности тока отсечки |
Уставки АПВ, с |
|||||||||
|
Диапазон, А |
Кол-во |
Дискретность, А |
Диап., С |
Кол-во |
Диск., С |
Диап., крат. |
Кол-во |
Дискр., крат. |
Диап., С |
Кол-во |
Дискр., С |
||
|
1 - 2,27 |
128 |
0,001 |
2,5 |
0,3 - 25,8 |
256 |
0,1 |
2 - 17,75 |
64 |
0,25 |
0,5-8 |
16 |
0,5 |
|
|
2 - 4,54 |
128 |
0,002 |
5,0 |
0,3 - 25,8 |
256 |
0,1 |
2 - 17,75 |
64 |
0,25 |
0,5-8 |
16 |
0,5 |
|
|
4 - 9,08 |
128 |
0,004 |
10,0 |
0,3 - 25,8 |
256 |
0,1 |
2 - 17,75 |
64 |
0,25 |
0,5-8 |
16 |
0,5 |
|

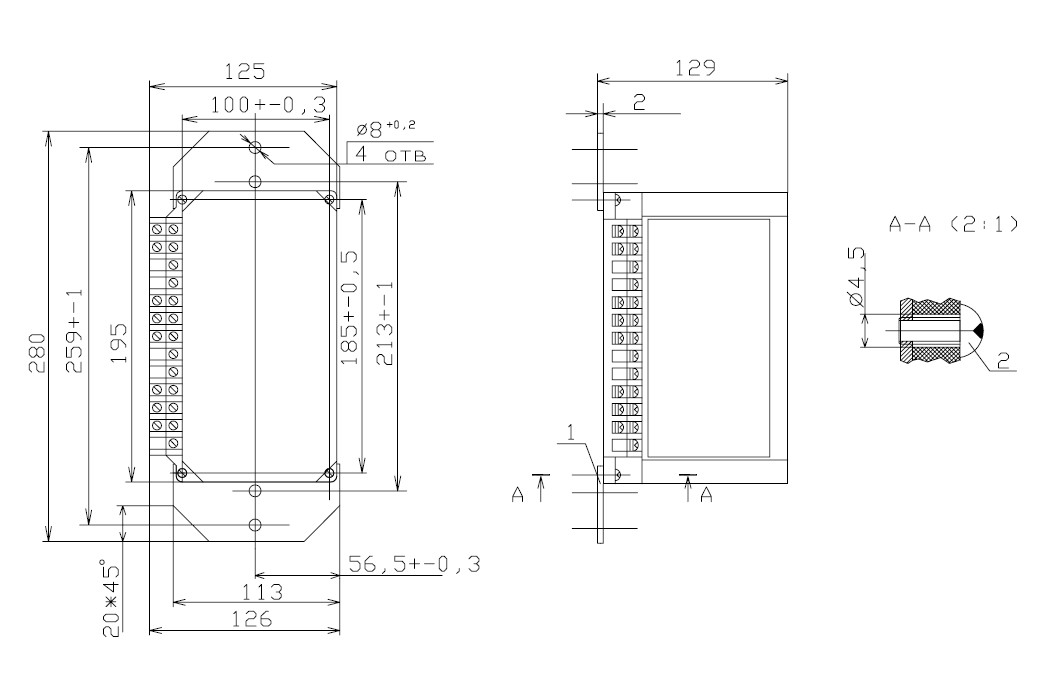

Габаритные размеры РС80М2 с блинкером 9,10,15...17
1 - монтажная пластина; 2 - винт.
