Реле ПЭ40, ПЭ40-М

Реле ПЭ40, ПЭ40-М используются в цепях постоянного и переменного тока. Эти коммутационные устройства позволяют обеспечивать срабатывание релейных контактов подключающего и отключающего типа за время не более 0,03 сек.

Функциональное предназначение

Реле ПЭ40, ПЭ40-М успешно применяются при комплектации электрических схем управления и защиты оборудования, предназначенного для энергетического и промышленного сектора. Реле могут устанавливаться в электрические цепи постоянного тока, величина напряжения в которых может меняться в пределах 24 В…380 В. Также они поддерживают функционирование и в цепи переменного тока, напряжение которой может меняться в интервале от 24 В до 400 В (ν=50\60 Гц).

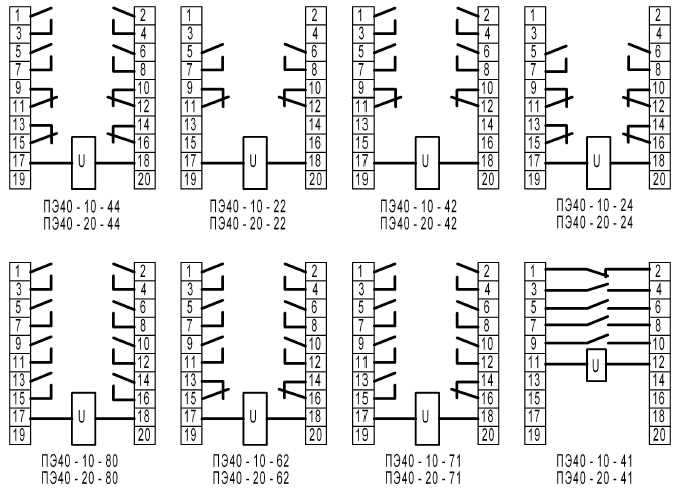

рис.1 - Схема электрических подключений реле ПЭ40 и ПЭ40-М

Конструкционные особенности

Реле производятся в двух исполнениях – базовом и с модулем в прозрачном корпусе. Обе конструкции владеют двумя видами контактов – замыкающего и размыкающего типа, комбинирование которых может варьироваться в зависимости от конкретного предназначения реле. Общее число контактных групп с контактами обеих типов составляет 8 единиц.

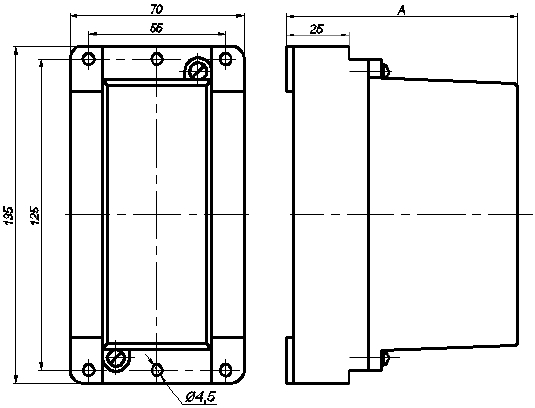

рис.2 - Схема габаритных размеров реле ПЭ40 и ПЭ40-М

Конструктивно реле ПЭ40, ПЭ40-М реализовано под выступающий монтаж на вертикальной плоскости с задним либо передним подключение проводников под винт.

Технические характеристики

Условия для эксплуатации

Конструктивно релейные системы ПЭ40, ПЭ40-М выполнены для регионов умеренного и холодного климата с категорией размещения 4. Это позволяет эксплуатировать устройства при температурах воздушной среды от -40⁰С до +55⁰С и влажности до 98%. Состав среды не должен включать токопроводящую пыль и агрессивные примеси в концентрациях, которые могут нарушить функционирование реле.
