Устройство защиты РЗЛ - 03.5XХ
Устройства РЗЛ-03.5хх представляют собой упрощенные системы токовой защиты и автоматики с поддержкой АЧР/ЧАПВ, АПВ и дешунтирования. Это оборудование является микропроцессорным узлом, обеспечивающим поддержку автоматики, релейной защиты, сигнализации и управления при работе с линиями электропередач воздушного или кабельного типа, которые находятся под напряжением 6 или 10 кВ. Благодаря этим устройствам можно провести замену технически и морально устаревших релейных системах типа РТ, УЗА и РС.
Область применения
Микропроцессорные блоки РЗЛ-03.5хх разработаны с целью установки в релейные шкафы и КРУ-отсеки, а также электрические шкафы и щиты управления, которые расположены в релейных залах высоковольтных подстанций и электростанций.
Оборудование этого типа может использоваться как в качестве самостоятельных блоков защиты и управления или же применяться в составе комплексных систем управления энергетическими объектами.

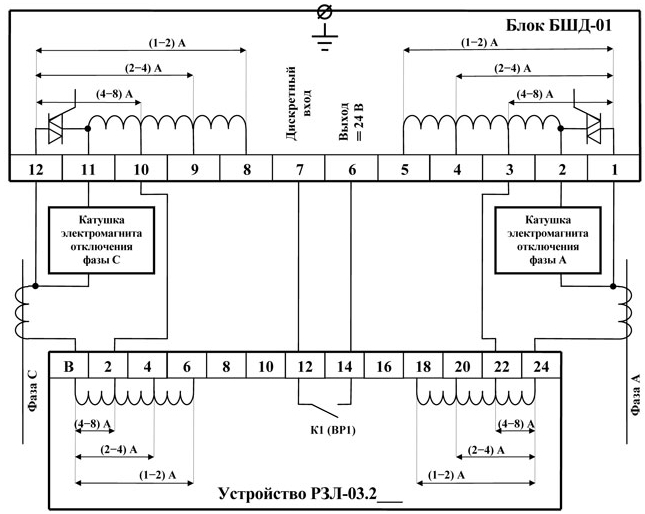

рис.1 - Схема подключения устройства РЗЛ-03.5хх
Особенности конструкции
Конструкция устройства автоматики РЗЛ-03.5хх включает в свой состав два устройства: микропроцессорный модуль РЗЛ-03.2хх и блок БШД-01. Оба устройства выполнены в виде корпусных блоков, которые соединяются между собой с помощью коммутационных кабелей. Блок автоматики РЗЛ-03.5хх может производиться в двух конструкционных исполнениях – под выступающий или утопленный монтаж.
Габаритные и установочные размеры соответствуют устройству РЗЛ-03.2хх.
Работа устройства
Система автоматической токовой защиты РЗЛ-03.5хх, при ее подключении к электрическим цепям, постоянно находится в режиме мониторинга состояния фаз. Периодически происходит замер величины токов в контролируемых цепях с помощью аналого-цифрового преобразователя. Полученные в результате измерений сигналы поступают на систему фильтрации, которая отсекает высшие гармоники и постоянную составляющую. Отфильтрованный сигнал, его величина, сравнивается с выбранными уставками – это происходит через каждые 20 мс.
При превышении током значения уставки произойдет запуск максимальной токовой защиты, который предусматривает отсчет временной уставки с последующим срабатыванием релейного механизма. Возврат в исходное состояние системы будет выполнен после снижения тока на величину равную гистерезису, который задается на уровне 0,95. При возникновении в электрической цепи короткого замыкания произойдет ускорение токовой защиты и реле сработает без предварительной временной выдержки.
Технические характеристики
Интервал напряжений питания: |
154…242 В (постоянный или выпрямленный ток) |
Поддерживаемые диапазоны рабочих токов: |
1÷2 А 2÷4 А 4÷8 А |
Величина погрешности измерения токов: |
не больше 1% на каждые 100С относительно Т=+200С |
Защита устройства / контактов: |
IP40 / IP00 |
Показатели токовой отсечки: |
1,50…99,90 А с шагом 0,1 А |
Значение временной уставки: |
0,1…99,90 сек |
Габаритные показатели: |
125х180х230 мм |
Вес устройства без упаковки: |
не больше 3 кг |
