Реле РС80М2-19...21 с функцией АПВ

Реле РС80М2 представляет собой релейную систему, предназначенную для применения в электрических схемах аварийной автоматики и релейной защиты трансформаторных подстанций, электрических машин и установок, а также линий электропередач. Благодаря этому устройству со встроенной функцией АПВ 19-21 обеспечивается эффективная защита от токовых перегрузок и коротких замыканий.

Реле РС80М2 представляют собой системы статического типа, которые не владеют собственным источником питания. Функционирование реле поддерживается за счет входного тока контролируемых цепей. Для активирования АПВ-функций потребуется дополнительное оперативное питание с напряжением =/~220 В.

Конструкционные особенности

Реле РС80М2 выполнено в виде корпусного устройства, состоящего из основания и защитной крышки. Внутри корпуса расположены функциональные платы и платы уставок с перемычками для выбора нужной величины уставки. Защитная крышка корпуса выполнена из прозрачного пластика, что позволяет визуально наблюдать за положением перемычек и задействованными уставками. Токовые трансформаторы реле располагаются на боковых кронштейнах корпус.

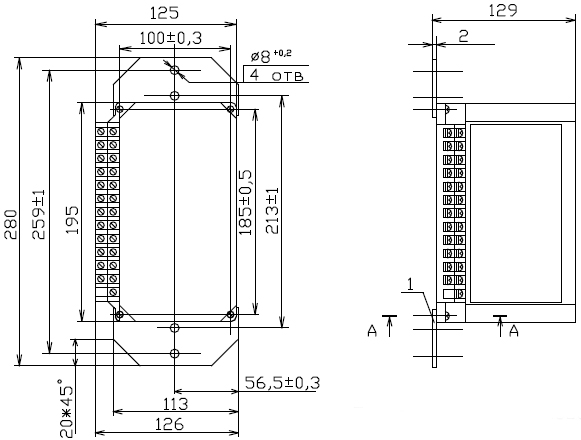

рис.1 - Схема габаритных размеров реле РС80М2-19...21

Функциональные возможности

В процессе работы реле РС80М2 могут задействоваться следующие функции:

• максимальная токовая защита, которая осуществляется с одной независимой и двумя зависимыми уставками срабатывания;
• токовая отсечка с выбором времени задержки в двух интервалах;
• возможность установки общих уставок для двух фаз;
• поддержка отключения токовой отсечки с лицевой панели;
• однократное АПВ;
• индикация и сигнализация работы АПВ

Функционирование реле

Релейная система РС80М2 для своей работы использует ток контролируемых цепей. При достижении током выбранного значения происходит запуск таймера в интервале 70..100 мс или 150..200 мс, по истечению которой произойдет задействование функций токовых защит. Для поддержки функции АПВ используется выпрямленное напряжение 7 В.
