Реле ПЭ43, ПЭ43-М обеспечивают срабатывание контактной группы за время не большее 0,011 сек и имеют в своей конструкции 2 или 3 удерживающие обмотки тока или напряжения.
Область предназначения
Реле ПЭ43, ПЭ43-М рассчитаны для установки в электрические схемы управления, защиты и автоматики оборудования, устанавливаемого на энергетических объектах и промышленных производствах. Реле этой серии могут использоваться в цепях постоянного тока с напряжением от 24 до 220 В или в электроцепях переменного тока с величиной напряжения от 24 до 380 В (ν=50 или 60 Гц).

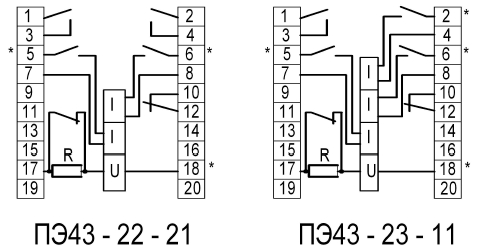

рис.1 - Схема электрических подключений реле ПЭ43 и ПЭ43-М
Особенности конструкции
Релейные системы могут производиться в базовом исполнении ПЭ43 или в конфигурации с модулем в прозрачном корпусе – ПЭ43-М. Обе конструкции имеют в своем составе размыкающие или замыкающие контакты. Контакты могут устанавливаться в 6-ти контактных группах в разных вариантах сочетания.

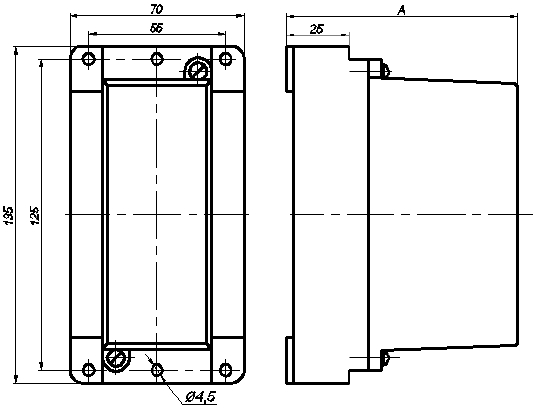

рис.2 - Схема габаритных размеров реле ПЭ43 и ПЭ43-М
Конструкционные элементы реле ПЭ43, ПЭ43-М производятся из высокопрочного термоустойчивого пластика: корпус выдерживает температуру до +6500С, а клеммник и детали, поддерживающие токоведущие части – до 9600С.
Технические характеристики
|
Значение интервалов величины номинального напряжения коммутационной цепи: |
|
|
-постоянного тока: |
от 24 до 230 В |
|
-переменного электротока: |
от 24 до 400 В |
|
Минимальная сила тока контактов: |
|
|
-при величине напряжения 24 В: |
0,02 А |
|
-при величине напряжения более 110 В: |
0,01 А |
|
Вид защиты по ГОСТ: |
|
|
-для реле: |
IP40 |
|
-для винтовых зажимов: |
IP10 |
|
Показатель испытательного напряжения изоляции: |
|
|
-для соединенных электрически независимых цепей и корпуса реле: |
2,5 кВ |
|
-для электрически независимых цепей: |
2,5 кВ |
|
-для разомкнутых контактов каждой группы: |
0,55 кВ |
|
-для включающей и удерживающей обмоток: |
0,55 кВ |
|
Наименьший показатель механической износостойкости: |
5х105 ВО |
|
Наименьший показатель коммутационной износостойкости: |
1х105 ВО |
Эксплуатационные условия
Реле выпускаются для регионов с холодным или умеренным климатом (УХЛ). Устройства ПЭ43, ПЭ43-М могут устанавливаться в помещениях закрытого типа с искусственно создаваемыми климатическими условиями. Диапазон рабочих температур для релейных модулей составляет от -400С до +550С, а влажность может достигать 98%. Расположение рабочего места должно быть не более 2000 метров над уровнем моря. Ориентация реле в рабочей зоне допускается произвольной.
