Реле РС80М3М

Реле РС80М3М используются при защите трансформаторов и электронных двигателей. В зависимости от варианта исполнения данное реле может иметь или не иметь функцию дешунтирования, а также возможность блокировки отсечки в автоматическом режиме. Также в зависимости от модификации реле выполняют либо функцию выходных контактов максимальной токовой защиты или токовой защиты, а некоторые из модификаций включают обе эти возможности. Преимуществом данного реле является то что для обеспечения его работы не требуется отдельного питание, а источником выступает входной ток.

Конструкция

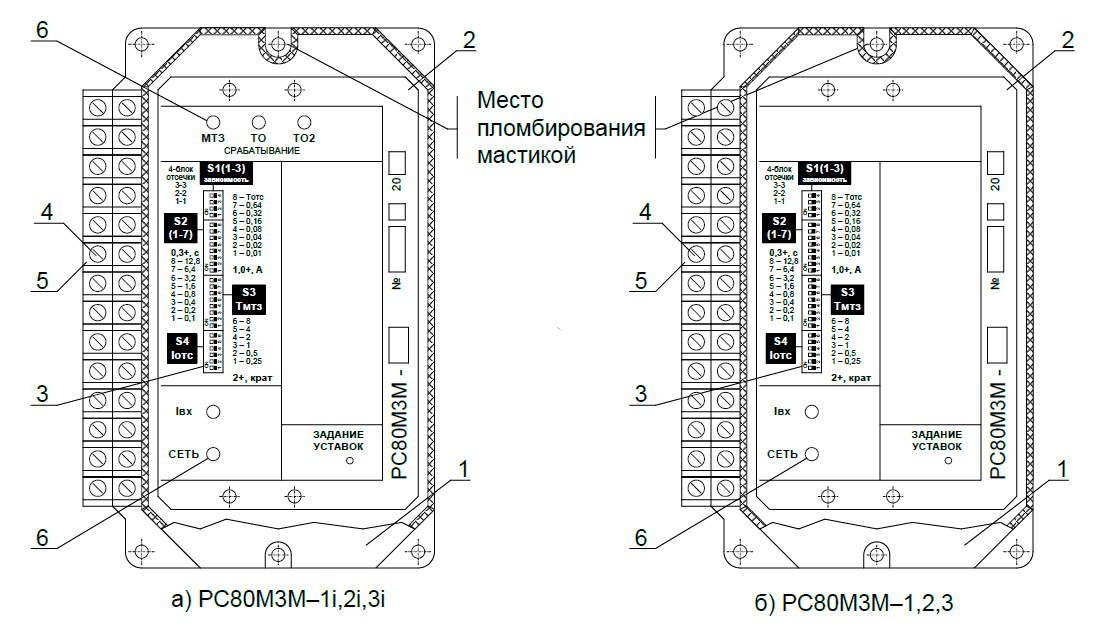

рис. 1 - Внешний вид реле РС80М3М
а) РС80М3М–1i,2i,3i; б) РС80М3М–1,2,3

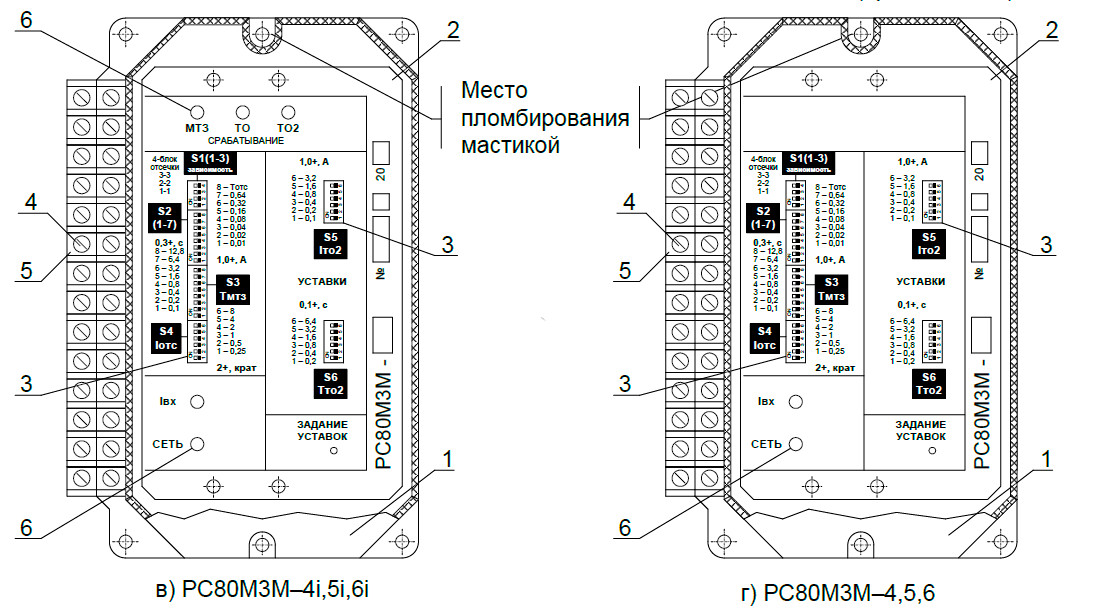

рис. 2 - Внешний вид РС80М3М
в) РС80М3М–4i,5i,6i; г) РС80М3М–4,5,6

Реле РС80М3М состоит из следующих элементов (рис. 1, 2):

1. прозрачная крышка;
2. верхняя панель;
3. переключатели с рычажками;
4. винт с пружинной шайбой;
5. прижим;
6. светодиодные индикаторы.

Модификации

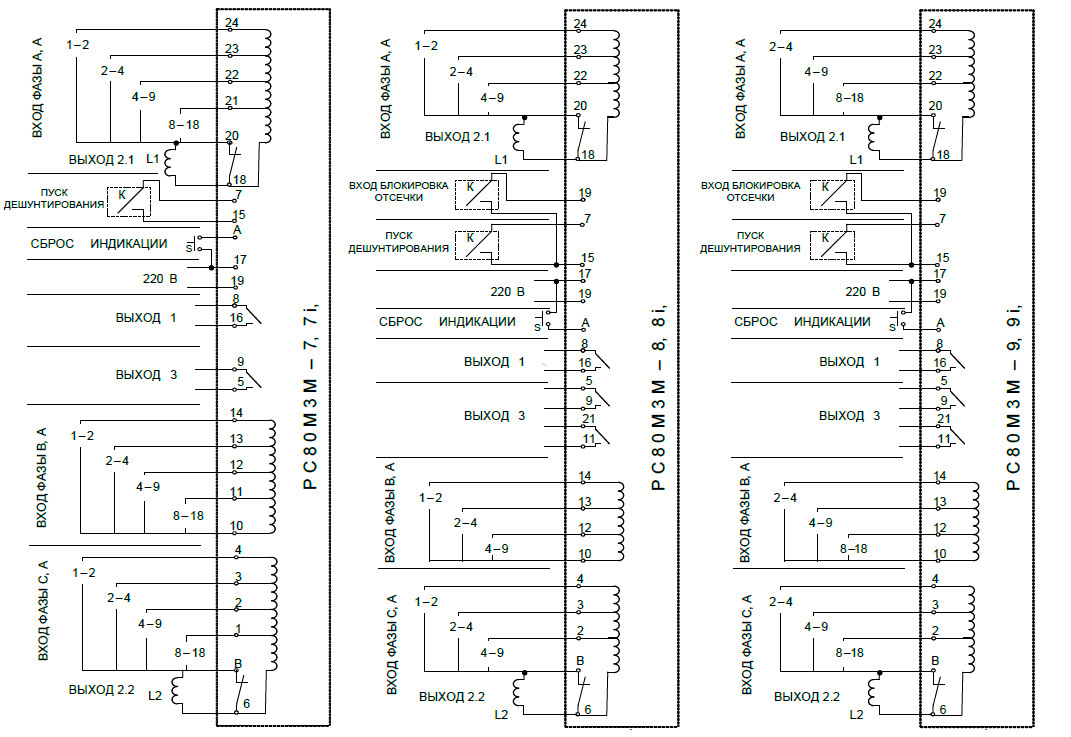

рис. 3 - Схема РС80М3М
S - кнопка стартовая; L1, L2 –токовые катушки отклонения

В модификациях 7-9 клемма А не используется

Технические характеристики

рис. 4 - Габаритные и установочные размеры РС80М3М
1. монтажная пластина; 2. винт
