Реле типа РС80М2 используется при необходимости организации максимальной токовой защиты, токовой отсечки. Также данное реле предоставляет возможность блокировать токовую отсечку, это можно осуществлять как дистанционно так и непосредственно используя лицевую панель прибора. С помощью реле этого типа можно осуществлять шунтирование и дешунтирование. Под расширенными возможностями подразумевают наличие дополнительных функций, таких как: защиты от замыканий на землю, наличие флэш памяти в которой хранятся настройки работы реле, возможность повторного включения в автоматическом режиме, при необходимости отключение автоматического включения, наличие светодиодов для оповещения о срабатывании.

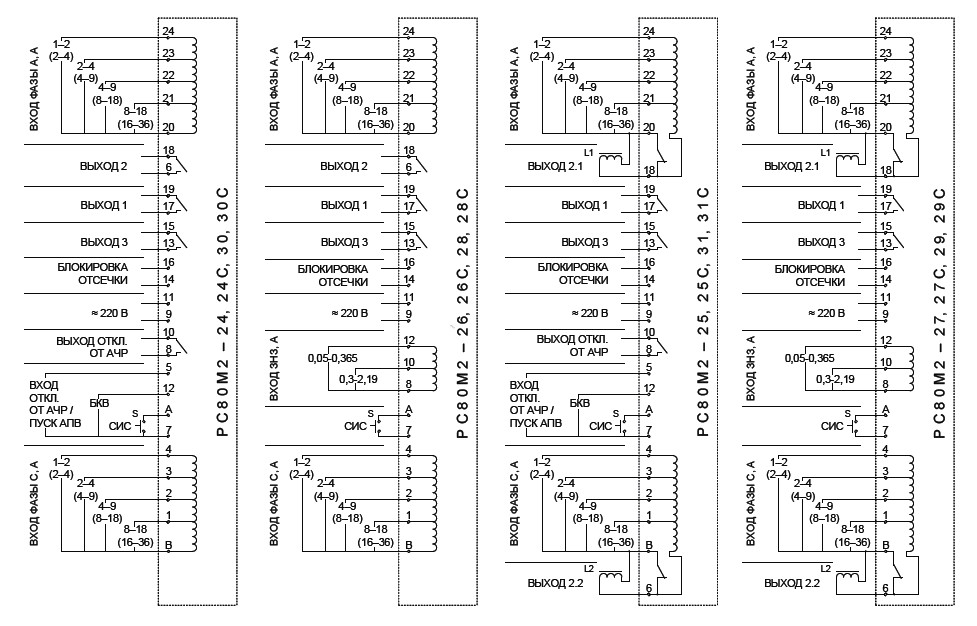

Схема РС80М2
S – кнопка стартова; L1,l2 – электромагниты отключения токовые
в схеме:
- для реле РС80М2 – 24...27, 24С...27С - клеммы 14,16,17,19 не задействованы;
- для реле РС80М2 – 24С...31С - диапазоны уставок тока указаны в скобках.

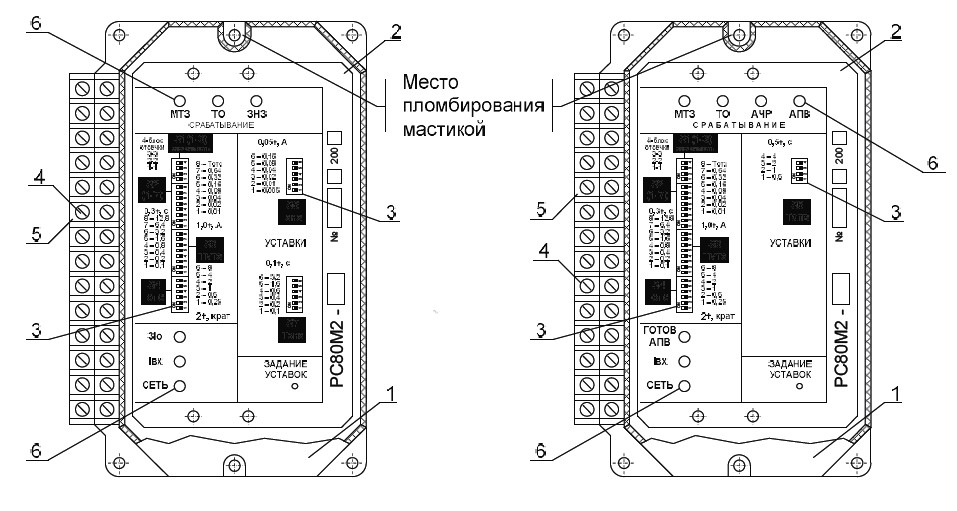

Конструкция реле РС80М2
а) РС80М2-26…29, 26С…29С ; б) РС80М2-24,25,30,31,24С,25С,30С,31С
РС80М2 включает:
- прозрачная крышка;
- верхняя панель;
- переключатели с рычажками;
- винт с пружинной шайбой;
- прижим;
- светодиодные индикаторы.
Технические характеристики
|
Уставки тока срабатывания |
Номинальный ток, А* |
Уставки выдержки времени |
Уставки кратности тока отсечки |
||||||
|
Диапазон, А |
Количество |
Дискретность, А |
Диапазон, С |
Количество |
Дискретность, С |
Диапазон, крат. |
Количество |
Дискретность, крат. |
|
|
1 - 2,27 |
128 |
0,01 |
2,5 |
0,3 - 25,8 |
256 |
0,1 |
2 - 17,75 |
64 |
0,25 |
|
2 - 4,54 |
128 |
0,02 |
5,0 |
0,3 - 25,8 |
256 |
0,1 |
2 - 17,75 |
64 |
0,25 |
|
4 - 9,08 |
128 |
0,04 |
10,0 |
0,3 - 25,8 |
256 |
0,1 |
2 - 17,75 |
64 |
0,25 |
|
8 - 18,16 |
128 |
0,08 |
16,0 |
0,3 - 25,8 |
256 |
0,1 |
2 - 17,75 |
64 |
0,25 |

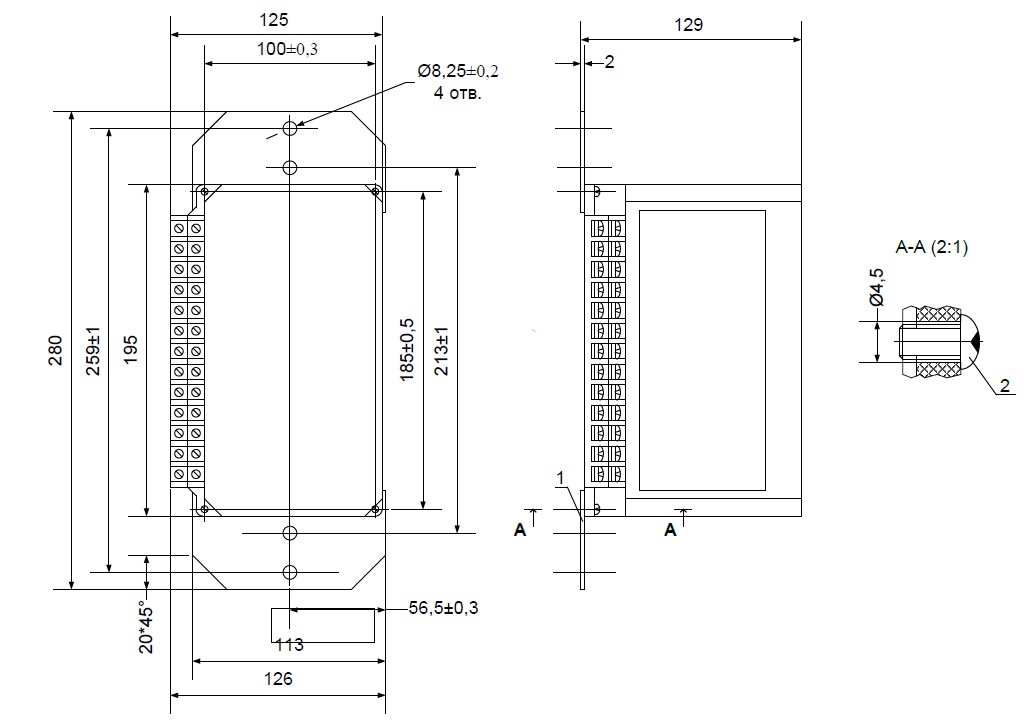

Габаритные и установочные размеры РС80М2
