реле РДЦ-01-055 представляют собой микропроцессорные релейные системы защиты электрических двигателей. Реле владеют цифровой индикацией и настройкой параметров функционирования 3-фазных электродвигателей асинхронного типа. Это могут быть электрические моторы, которые поддерживают прямое подключение (мощностью от 0,55 до 9 кВт) или включаются через измерительные трансформаторы (мощностью от 9,0 до 450 кВт).

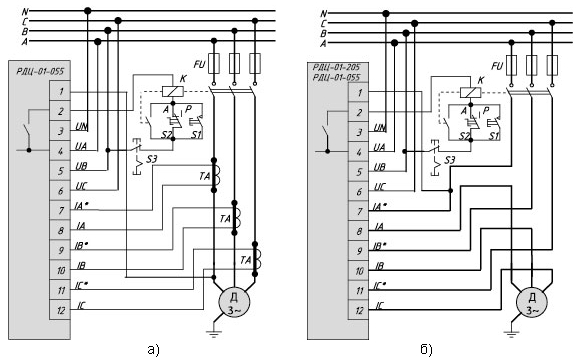

Схема включения устройства РДЦ
а) Схема включения реле РДЦ-01-055 через внешние измерительные трансформаторы.
- FU – защитные предохранители;
- К – электромагнитный пускатель (при данной схеме включения - 380 В);
- S1 – кнопка включения двигателя;
- S2 – переключатель автоматическая/ручная работа (А/Р);
- S3 – кнопка выключения двигателя;
- ТА – внешние измерительные трансформаторы.
Схема внешних подключений прибора типа РДЦ-01
Функциональное предназначение
Благодаря реле РДЦ-01-055 можно осуществлять следующие функции защит:
- от токовых перегрузок;
- от возможной блокировки ротора;
- от коротких замыканий;
- от заниженного или завышенного напряжения;
- от функционирования двигателя с недогрузкой;
- от возможной асимметрии нагрузки;
- от снижения электрического сопротивления изоляции;
- от неправильного чередования фаз.
Реле будет срабатывать при достижении контролируемыми параметрами предварительно заданных уставок.
Конструкционное исполнение и использование реле
Микропроцессорные релейные системы РДЦ-01-055 представляют собой статические релейные узлы максимального тока, не имеющие оперативного питания и позволяющие использовать цифровую индикацию величин контролируемых параметров, а также программировать рабочие уставки срабатывания релейного механизма.
Устройства типа РДЦ предназначены для непосредственного включения в электрическую цепь или через внешний измерительный трансформатор.
Свои функциональные защитные функции, а также функции управления, реле реализует через пускатели, контакторные выключатели и иные электрические системы, способные обеспечить отключение питающей цепи при токах короткого замыкания или при токах, превышающих запрограммированные уставки. В качестве выходных цепей реле служат замыкающие контакты одного из перечисленных выше устройств.
Функционально релейную систему РДЦ-01-055 можно поделить на два блока – блок системы питания и модуль индикации и управления. Все рабочие элементы реле располагаются внутри пластикового корпуса. На лицевой стороне корпуса расположен 4-разрядный цифровой индикатор светодиодного типа, три клавиши настройки режимов функционирования, а также система единичных светодиодов, отвечающих за индикацию состояния реле, а также аварийных состояний.
Схема габаритных размеров приборов РДЦ-01-055
Технические характеристики
| Номинальные трехфазные (фазные/линейные) напряжения питания UФ.НОМ / UЛ.НОМ, номинальной частотой 50 Гц | 1-500 |
| Верхний предел допустимых отклонений напряжения питания от номинального | +30% от UНОМ |
| Нижний предел допустимых отклонений напряжения питания от номинального | -35% от UНОМ |
| Номинальный входной ток внутренних трансформаторов тока по каждой фазе | 1…5 А |
| Диапазон измерения тока внутренними трансформаторами тока по каждой фазе | 0,2…50 А |
| Средняя основная погрешность измерения напряжения | ± 2,5 % |
| Средняя основная погрешность измерения тока в диапазонах 0,2…1 А | ± 0,1 А |
| Средняя основная погрешность измерения тока в диапазонах 1…30 А | ± 2,5 % |
| Средняя основная погрешность измерения тока свыше 30 А | ± 10 % |
| Диапазон измерения частоты сети | 49,5…50,5 Гц |
| Погрешность измерения частоты | ±0,1 Гц |
| Количество десятичных разрядов индикатора | 1 разряд - режим; 3 разряда - значение |
| Номинальное фазное напряжения питания UНОМ | АС 220 В, 50 Гц |
| Уставка максимального напряжения UМАКС | 110…125%•UНОМ /ОТКЛ |
| Уставка минимального напряжения UМИН | 70…95%•UНОМ /ОТКЛ |
| Уставка коэффициента трансформации внешнего ТТ фаз, КТф | 1…200 |
| Уставка номинального тока двигателя Iном | 1…990 А |
| Уставка порога срабатывания по блокировке ротора | 1,1…6,0•Iном /ОТКЛ |
| Уставка уровня токовой отсечки | 6,0…10,0•Iном /ОТКЛ |
| Уставка порога срабатывания звена холостого (сухого) хода Iхх | 20…85%•Iном /ОТКЛ |
| Уставка асимметрии тока нагрузки Iасим | 20…55%•Iраб /ОТКЛ |
| Уставка времени запуска электродвигателя tзап | 1…99 с |
| Уставка задержки срабатывания по блокировке ротора tзад.бр | 0,1…30,0 с |
| Уставка выдержки времени для обратно-зависимых времятоковых характеристик Туст | 0,1…20,0 с |
| Уставка задержки срабатывания звена холостого (сухого) хода tзад.хх | 0,1…30 мин |
| Уставка задержки срабатывания звена напряжения (Uмакс, Uмин) tзад.н | 1…255 с |
| Уставка задержки срабатывания звена тока (Iасим, обрыв фаз), tзад.т. | 1…255 с |
| Уставка количества автоматических повторных пусков после аварийного отключения по току | 0…5 |
| Уставка задержки автоматических повторных пусков после аварийного отключения по току | 1…999 с |
| Задержка токовой отсечки | 50…100 мс |
| Уставка срабатывания по снижению сопротивления изоляции перед пуском электродвигателя | 0,3…3,0 МОм/откл |
| Средняя основная погрешность измерения сопротивления изоляции перед пуском электродвигателя | ± 10 % |
| Коммутационная способность в цепях переменного тока АС-22 | около 250 ВА |
| Механическая и коммутационная износостойкость реле, циклов | не менее 500 000 циклов |
| Вид и количество контактов реле | 1 замыкающий |
| Время готовности | не более 2 с |
| Потребляемая мощность в диапазоне питающих напряжений | не более 9 ВА |
| Габаритные и установочные размеры реле | 85х140х137 мм |
| Масса | не более 0,7 кг |
