Устройство защиты РЗЛ-02.2, РЗЛ-02.4
Устройства РЗЛ-02.2, РЗЛ-02.4 представляют собой микропроцессорные блоки, используемые для реализации широкого спектра защитных функций электрифицированных объектов. Это оборудование может поддерживать релейную защиту, управление и контроль работы секционными выключателями и системами автоматики оборудования объектов энергетического сектора. Устройства этой серии рассчитаны для работы с высоковольтными электрическими подключениями – в пределах 6…35 кВ.
Область применения
Блоки данного типа рассчитаны для комплектации релейных отсеков КРУН, КСО и КРУ. Их широко используют в составе панелей контроля и шкафов управления релейных залов, а также в составе электрических шкафов электрических станций и подстанций, работающих с напряжением в интервале значений от 6 до 35 тыс. вольт.
Схема подключения внешних цепей с тремя ТТ к устройствам представлена на рисунке 1.

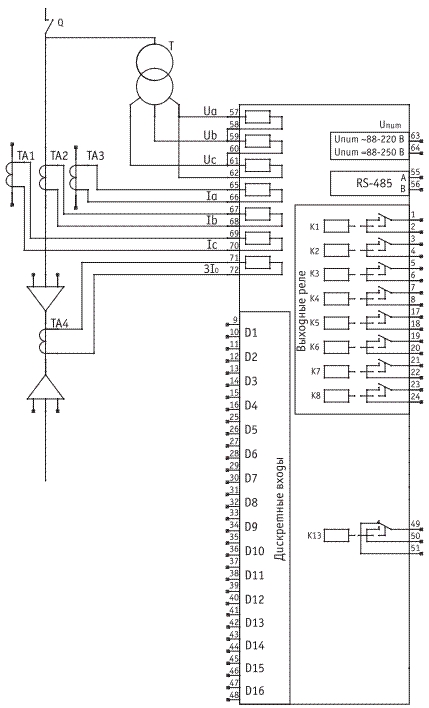

рис.1 - Схема подключения внешних цепей с тремя ТТ к устройствам РЗЛ-02
Модификации
Микропроцессорные защитные устройства выполняются в нескольких модификациях, отличающихся функциональными возможностями.
- РЗЛ-02.2СВ – используются для секционных выключателей типа ВЛ с максимальным напряжение 35 кВ, обеспечивающих подключение цепей переменного/выпрямленного/постоянного напряжения;
- РЗЛ-02.2нСВ – устройства имеют аналогичную конструкцию, что и предыдущая модель с дополнительно установленным пультом управления;
- РЗЛ-02.4нСВ – кроме функций модели РЗЛ-02.2СВ устройство владеет функцией подхвата от токовых электроцепей.
Отличительной особенностью всех модификаций реле является возможность их свободного конфигурирования. Это позволяет настраивать оборудование в соответствии с логикой работы, которая требуется для решения конкретных задач по защите оборудования.
Технические характеристики
Интервал поддерживаемого напряжения питания: |
=/~88…265 В |
Время готовности блока после подключения питания: |
до 1 сек |
Показатель потребляемой мощности: |
до 0,4 ВА |
Уставки по времени срабатывания для всех инструментов электрической защиты: |
до 655 сек |
Дискретность выбора уставки: |
0,01 сек |
Величина входного 3-фазного тока: |
не больше 5 А |
Интервал уставки по току для срабатывания и возврата реле: |
0,05..125 А |
Показатель дискретности срабатывания: |
0,01 А |
Величина потребляемой мощности для каждой из фаз: |
0,4 ВА |
Определяемый угол сдвига напряжений и токов: |
00..3600 |
Интервал выбора уставок по токам нулевой последовательности, кратность: |
0,01..4 А / 0,01 А |
