Реле ПЭ42, ПЭ42-М
* ориентировочная цена, требуется уточнение
Реле ПЭ42, ПЭ42-М представляют собой релейные промежуточные электромагнитные системы незамедленного действия с включением 0,03 сек. Реле владеют 1-й 2-мя или 3-мя удерживающими обмотками тока или напряжения.
Реле ПЭ42, ПЭ42-М представляют собой устройства, используемые для комплектации систем защиты и автоматики энергетических объектов, а также промышленных предприятий. С помощью этих устройств можно осуществлять коммутацию электрической нагрузки в цепях переменного и постоянного тока (рисунок 1).

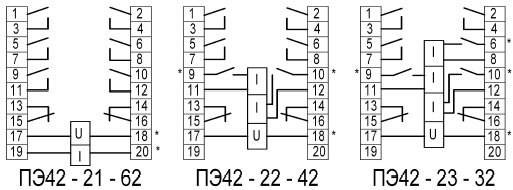

рис.1 - Схема электрических подключений реле
Напряжение в электроцепи постоянного тока может поддерживаться в диапазоне значений от 24 В до 220 В, в для цепей переменного тока (ν=50 или 60 Гц) от 24 В до 400 В.
Конструкция и использование
Реле производятся в двух исполнениях – стандартном (ПЭ42) и с дополнительным модулем в пластиковом прозрачном корпусе (ПЭ42-М). Габаритные и установочные размеры указаны на рисунке 2.

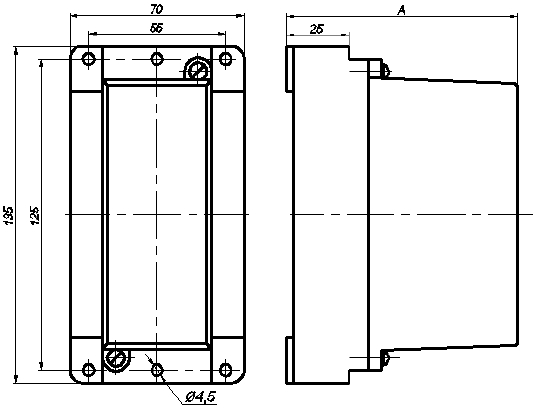

рис.2 - Схема габаритных размеров реле ПЭ42 (-М)
Реле ПЭ-42 владеют 6-ю контактными группами, владеющими в разных сочетаниях контактами замыкающего и размыкающего типа. Контакты реле выполнены таким образом, что могут эффективно управлять рабочими обмотками включения и отключения масляных и вакуумных выключателей.
Конструкционно релейные блоки ПЭ42, ПЭ42-М выполнены под выступающий монтаж на плоской поверхности и поддерживают переднее и заднее подключение проводников. Рабочее положение реле в пространстве может быть любым.
Технические характеристики
|
Интервалы номинальной величины напряжения коммутируемой цепи: |
=24-230 В ~24-380 В |
|
Наименьшее значение силы тока контактов: |
|
|
-при U=24 В: |
20 мА |
|
-при U=110 В: |
10 мА |
|
Тип защиты по стандартам: |
|
|
-для реле: |
IP40 |
|
-для винтовых зажимов: |
IP10 |
|
Показатели величины испытательного напряжения изоляции: |
|
|
-для всех соединенных электрически независимых цепей и корпуса реле: |
2,5 кВ |
|
-для электрически независимых цепей: |
2,5 кВ |
|
-для разомкнутых контактов в каждой контактной группе: |
1 кВ |
|
-между включающими и удерживающими обмотками: |
0,55 кВ |
|
Наименьший показатель механической износостойкости: |
500x103 ВО |
|
Наименьшее значение коммутационной износостойкости: |
100x103 ВО |
Эксплуатационные ограничения
Реле ПЭ42, ПЭ42-М производятся для работы в двух климатических регионах – У и Т с категорией размещения 3. Также они пригодны и для использования при климатических условиях УХЛ с категорией 2. Эффективная работа механизма реле поддерживается при температурах из интервала значений от -400С до +550С и показателе влажности не больше 98%.
