Устройство РЗЛ-03.7ХХ представляет собой микропроцессорную систему токовой защиты с широким набором функций, которые включают поддержку процедур автоматики, управления, релейной защиты воздушных линий электропередач (6…35 кВ) или асинхронных электромоторов.
Этот электронный блок предназначен для установки в релейные шкафы и КРУ-отсеки, а также электрические шкафы и панели управления подстанций, поддерживающих подачу напряжения в диапазоне значений от 6 кВ до 35 кВ.

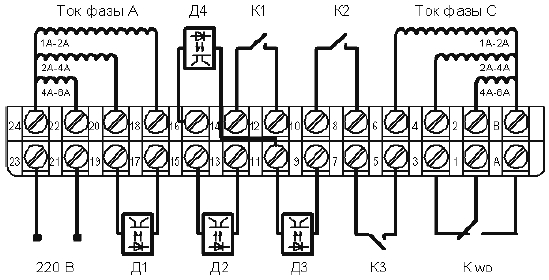

рис.1 - Схема подключения устройства РЗЛ-03.7хх
РЗЛ-устройства этой серии представляют собой комбинированные микропроцессорные приборы, отличающиеся модульной архитектурой и использованием в конструкции современной высокотехнологичной элементной базы.
Конструкция устройства
Прибор токовой защиты РЗЛ-03.7ХХ реализован в виде корпусного блока с защитным удароустойчивым пластиковым корпусом. К основанию устройства прикреплены элементы для выступающего монтажа, а также 2-рядная клеммная колодка, с помощью которой обеспечивается подключение электрических проводников.

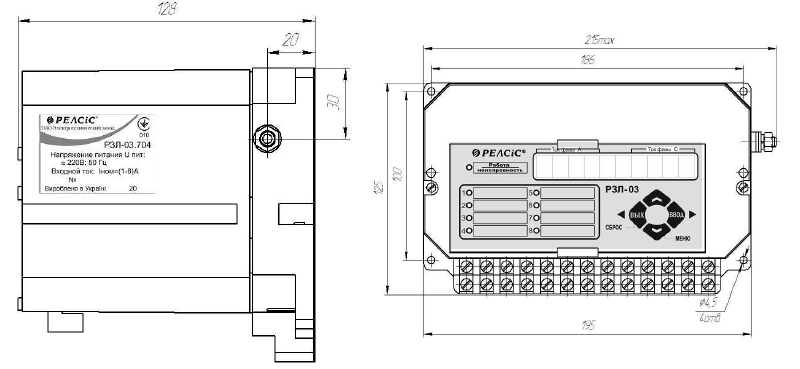

рис.2 - Схема габаритных размеров устройства РЗЛ-03.7хх
Внутри прибора расположено шасси с экраном, в которое установлены функциональные платы печатного типа. Они соединены между собой с помощью специальных разъемов. Все токовые сигналы, как внутренних цепей, так и поступающие извне выведены на клеммную колодку. Сигналы, поступаемые на интерфейс RS 485, выводятся на отдельный разъем, а осуществление обмена информацией через этот интерфейс реализуется с помощью протокола ModBus.
Функционирование прибора
Процесс активации защитных функций осуществляется посредством сравнения измеряемых токов в контролируемых цепях с величиной уставки. Процедура измерений токов происходит с помощью аналогово-цифрового преобразователя. Величина текущих значений контролируемых токов визуально отображается на встроенном цифровом индикаторе. Система устройства токовой защиты РЗЛ-03.7ХХ отличается высокими показателями точности замера величины тока, погрешность составляет всего 1%. Это удалось реализовать благодаря использованию гальванической развязки между измерительными цепями и системой питания.
Технические характеристики
|
Параметры питания устройства: |
154÷242 В |
|
Диапазон поддерживаемых токов: |
1÷8 А |
|
Погрешность измерений тока: |
1% |
|
Интервал уставок выбора тока срабатывания: |
1,5 А… 99,9 А |
|
Интервал временных уставок: |
0,1 сек…99,9 сек |
|
Параметры прибора: |
125х180х230 мм |
|
Максимальный вес: |
3,0 кг |
Оптимальные условия эксплуатации
Приборы РЗЛ-03.7ХХ рассчитаны для использования в помещениях с токонепроводящей средой, в которой отсутствуют агрессивные примеси и испарения. Устройства эффективно работают в условиях температурных режимов от -400С до +550С и относительной влажности воздуха в пределах до 98% при Т=+250С. Оптимальным давлением атмосферной среды считается Р=555…800 мм.рт.ст.
