Реле АЛ-5 представляет собой двухступенчатые 2-фазные устройства токовой защиты, обеспечивающие высокий уровень защиты по максимальному току. Устройства не владеют источником оперативного питания, поддерживают функции защиты через два выходных реле и обеспечивают выбор временной уставки задержки токовой отсечки.

Область применения

Реле АЛ-5 рассчитаны для замены морально устаревших релейных систем типа РТ, РС и РСТ.

Они устанавливаются в системы противоаварийной автоматики и релейной защиты, которые управляются с помощью микроконтроллерных блоков, которым, по своей сути, и является электронное реле АЛ-5.

Функциональные возможности

В процессе использования электронной релейной системы АЛ-5 можно будет задействовать следующие инструменты:

• максимальная токовая защита с одной или двумя независимыми параметрами срабатывания;
• токовая отсечка с 2-мя временными уставками срабатывания;
• светодиодная индикация срабатывания защиты (индикация владеет "памятью срабатывания" на 8 часов – для 2-х или на 12 часов – для 1-го светодиода);
• установка общих уставок срабатывания сразу для двух фаз;
• возможность отключения токовой отсечки с лицевой панели или дистанционно.

Конструкционные особенности

Реле АЛ-5 выполнены в виде корпусных устройств в ударопрочном пластиковом корпусе. Конструкция АЛ-5 поддерживает выступающий монтаж с задним или передним присоединением токоподводящих проводников.

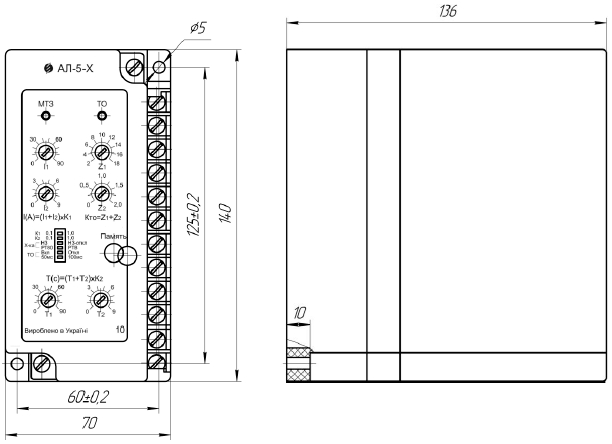

рис.1 - Схема габаритных и установочных размеров устройства АЛ-5

Для выбора уставок по току и времени используются переключатели, которые выведены на переднюю панель. Рядом с переключателями расположены и светодиодные индикаторы аварийной сигнализации.

Технические характеристики
