Реле РС80М2М
Реле РС80М2М-11…14 представляют собой системы автоматики и релейной защиты с поддержкой шунтирования/дешунтирования. Реле этой серии являются статическими релейными системами без оперативного питания для поддержки основных функций защиты. Для питания используется ток контролируемых электроцепей. Источник переменного/постоянного тока (U = 220 В) потребуется для поддержки дистанционной блокировки отсечек, а также поддержки работы индикации.
Область применения
Реле максимального тока РС80М2М могут устанавливаться в схемы релейной защиты электрифицированных объектов предприятий промышленного и энергетического сектора. Реле могут заменять устаревшие модели РТ 80 (90).
Релейные устройства рассчитаны для использования в помещениях, температурный режим которых поддерживается в широком интервале температур – от -40°C до +50°C.
Функциональные возможности и эксплуатация
- Поддержка максимальной токовой защиты с двумя зависимыми и одной независимой характеристикой срабатывания;
- Токовая отсечка, для которой устанавливается время задержки включения в двух интервалах;
- Возможность отключения/подключения функции токовой отсечки с передней панели;
- Поддержка установки общей уставки по току срабатывания для двух фаз;
- Возможность срабатывания максимальной защиты по электротоку или токовой отсечки по наибольшему из токов, подаваемых на вход;
- Поддержка хранения уставок и рабочих настроек во встроенной Flash-памяти.
Использование двухфазного реле РС80М2М предусматривает его монтаж в контролируемую электрическую цепь с последующим выбором одной или двух токовых уставок. При увеличении рабочего тока до величины уставки произойдет запуск временной выдержки, после истечения которой сработает реле и его контакты переключатся. Возврат реле в исходное состояние осуществляется после снижения тока на величину отвечающую коэффициенту возврата. Чтобы задействовать функцию шунтирования/дешунтирования потребуется подача на реле оперативного тока величиной 220 В.
Технические характеристики
|
Диапазон уставок по току срабатывания |
от 1 до 18,16 А |
|
Показатель дискретности выбора токовой уставки |
0,01...0,08 А |
|
Величина номинального электротока |
от 5 А до 16 А |
|
Величина диапазона выбора уставок |
от 0,3 до 25,8 сек |
|
Кратность установки токовой уставки |
0,1 сек |
|
Уставки кратности для токов отсечки |
2..17,75 сек |
|
Показатель класса точности реле |
5 |
|
Величина коэффициента возврата реле |
0,9 |
|
Максимальное значение тока в шунтируемых/дешунтируемых цепях |
0,15 мА |
|
Время и период шунтирования |
3 сек / 60 сек |
|
Габаритные размеры |
19,5х13,0х12,5 см |
|
Вес устройства |
2,8 кг |

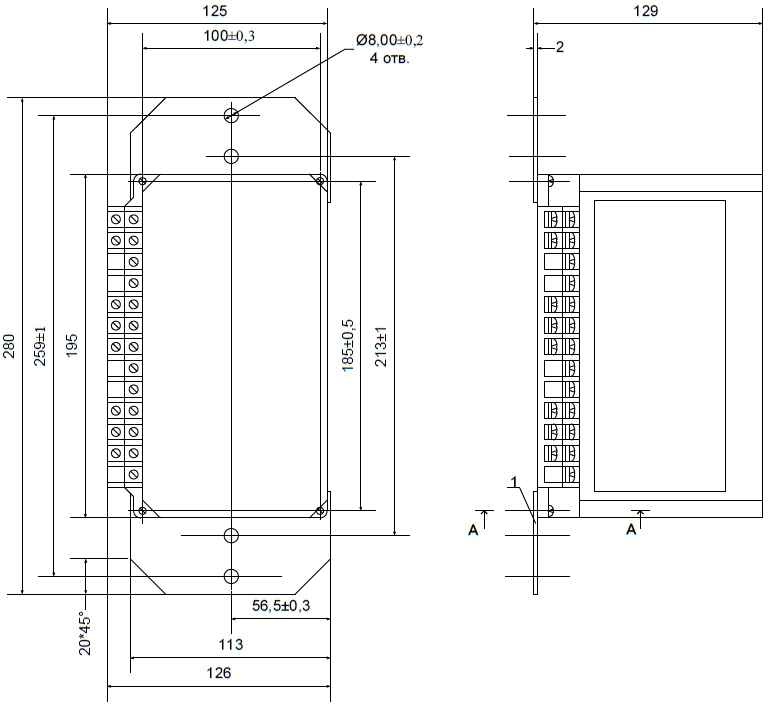

Рис.1 - габаритные размеры реле с дешунтированием РС80М2М
