Реле РДЦ-01-053

Микропроцессорные реле РДЦ-01-053 представляют собой релейные системы, используемые для электрической защиты 3-фазных двигателей асинхронного типа, работающих под напряжением 220 или 380 В. Устройства этого типа могут применяться также и в электросетях с изолированной нейтралью.

Функциональное предназначение

С помощью реле РДЦ-01-053 можно осуществлять следующие защитные функции:

• от работы при увеличенном питающем напряжении;
• от перегрузки;
• от заниженного рабочего напряжения;
• от асимметрии распределения нагрузок.

Кроме перечисленных функций реле РДЦ-01-053 поддерживает коммутацию электрических цепей, которая будет осуществляться при достижении контролируемым параметром предварительно запрограммированной уставки.

Дополнительные функции

Релейные системы РДЦ-01-053 кроме функций защиты поддерживают возможность выполнения мониторинга и контроля некоторых электрических параметров, а именно:

• величины питающего реле напряжения;
• частоты тока в сети;
• моторесурса двигателя;
• потребляемых токов по каждой из 3-х фаз.

Особенности использования и конструкции реле

Устройства РДЦ-01-053 поддерживают защитные и управляющие функции через контакторные выключатели, пускатели либо другие аппараты, способные функционировать в автоматическом режиме и владеющие функцией отключения при коротком замыкании. В качестве выходной цепи реле являются замыкающие контакты, которые подключены последовательно с рабочей катушкой пускателя или контактора. Релейная система не имеет собственного оперативного питания, а получает требуемое напряжение из контролируемой электроцепи.

​

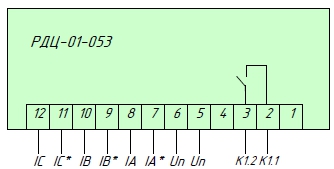

Схема внешних подключений реле РДЦ-01-053

Реле защиты РДЦ-01-053 реализованы в виде пластиковых блоков, внутри которых расположены функциональные элементы. Условно они делятся на две подсистемы, одна из которых поддерживает питание реле, а вторая управление и индикацию.

​

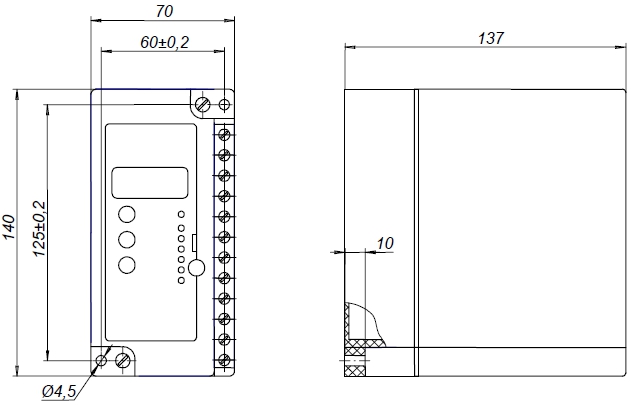

Схема габаритных размеров реле РДЦ-01-053

Технические характеристики
