Реле пуска ВЛ-163
Реле пуска звезда-треугольник ВЛ-163 представляет собой электронный блок, который используется с целью выполнения плавного пуска электромотора, обмотки которого соединены по схеме "звезда". Также с помощью этой релейной системы обеспечивается уменьшение тока пуска при включении двигателя и осуществляется автоматическое переключение его обмоток на функционирование по схеме "треугольник" в момент выхода мотора на рабочий режим.
Реле ВЛ-163 устанавливаются на промышленных установках и прочих электромеханических агрегатах, укомплектованных электрическими приводами.
рис.1 - Схема подключения реле ВЛ-163
Конструкционное исполнение
Реле пуска ВЛ-163 реализуются в виде блочных устройств, владеющих пластиковым корпусом. Конструктивно устройства этого типа поддерживают переднее подключение коммутируемых электроцепей и кабелей, обеспечивающих подачу питания. Клеммы устройства обеспечивают надежную фиксацию однопроводного кабеля с сечением 2,5 мм2 или двухпроводного с сечением 1,5 мм2. Для установки блока на рабочем месте используется стандартная DIN-рейка (35 мм).

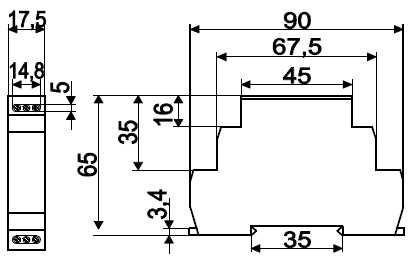

рис.2 - Схема габаритных и установочных размеров реле ВЛ-163
Лицевая панель реле ВЛ-163 выполняет роль модуля управления и индикации работы пускового реле. На ней расположены переключатели временных выдержек, регуляторы установки времени срабатывания и индикаторы технологической сигнализации.
Технические характеристики
|
Номинальная величина питающего напряжения: |
220 В |
|
Наибольшая величина мощности потребления: |
12 Вт |
|
Цвет светодиода индикации подключенного питания: |
Зеленый |
|
Временные параметры: |
|
|
-для выдержки 1, распределенной в 10 поддиапазонах с грубой и тонкой настройкой: |
0,1 с – 100 дней |
|
-выдержка 2 с плавной тонкой настройкой: |
0,1 – 1 с |
|
Величина погрешности уставки времени: |
0,05 |
|
Значение числа переключающих контактов на выходе: |
2 |
|
Номинальная сила тока на контактах: |
16 А |
|
Показатель величины коммутируемой мощности: |
4 кВт |
|
Значение коммутируемого напряжения: |
0,25 кВ |
|
Показатель коммутационной износостойкости: |
7000 циклов |
|
Тип защиты корпуса: |
IP40 |
|
Показатели габаритов: |
9х1,76х6,4 мм; 88 грамм |
Эксплуатационные условия
Релейные системы ВЛ-163 производятся в климатическом исполнении, отвечающем УХЛ. Они могут эксплуатироваться в закрытых взрывобезопасных помещениях, которые не содержат токопроводящей пыли и агрессивных примесей. Температура на месте установки пусковых реле может варьироваться от -200С до +550С, а показатель влажности при Т=+250С может достигать 80%.
