Преобразователь-разветвитель БРГ-12
* ориентировочная цена, требуется уточнение
Преобразователь БРГ-12 представляют собой преобразовательно-разветвительные узлы для аналоговых сигналов. Благодаря блоку обеспечивается процедура гальванического разделения входных\выходных аналоговых сигналов. Это могут быть сигналы постоянного тока или напряжения. Также обеспечивается трансформирование входного сигнала тока и напряжения в выходные сигналы аналогичного типа, но в разных диапазонах величин.
Использование преобразователя
Блок гальванической развязки БРГ-12 включаются в состав систем автоматизации и телемеханизации объектов энергетической отрасли. Также они являются составными элементами АСУТП в различных производственных отраслях. Кроме этого, БРГ-12 могут применяться как автономные блоки для контроля эклектических цепей и электрифицированных установок и оборудования.
Конструкция
Блок БРГ-12 реализован в виде литого корпусного узла из ударопрочной пластмассы. На тыльной стороне блока располагается монтажный захват для установки преобразователя на стандартную DIN-рейку (35 мм). Внутри корпуса устанавливается рабочая плата преобразователя. Она выполнена как плата монтажного типа с расположенными радиоэлементами, входящими в принципиальную схему преобразования сигналов. На передней панели имеется светодиод, свидетельствующий о работе.
Функционирование прибора
Принципиальная схема включает в свой состав входное устройство, имеющее функцию гальванического разделения цепей от преобразовательной схемы. Также в процессе работы задействуется усилитель преобразуемых сигналов и система преобразования напряжение→ток.
Для питания преобразователя БРГ-12 используется постоянное напряжение в 24 В, которое формируется импульсным преобразователем и подается через самовосстанавливающийся предохранитель. Этот импульсный преобразователь обеспечивает питание также и на схему гальванической развязки.
Характеристики
Число рабочих входов аналогового типа: |
1 |
Число поддерживаемых выходов (аналоговый тип): |
2 |
Возможные измерительные диапазоны для сигналов на входе: |
0….5 мА для Rвх. 0….5 мА или 4..20 мА для Rвх. 0….10 В Rвх.>20 кОм |
Интервалы изменений выходных сигналов: |
0-5 мА для Rвых. 0-5 мА или 4..20 мА для Rвых. 0-10В Rвых.>20 кОм |
Система питания преобразователя: |
нестабилизированный ток, 24 В |
Величина тока потребления: |
125 мА |
Степень защищенности: |
IP30 |
Габариты: |
7,2х2,6х11,5 см |
Все: |
130 г |

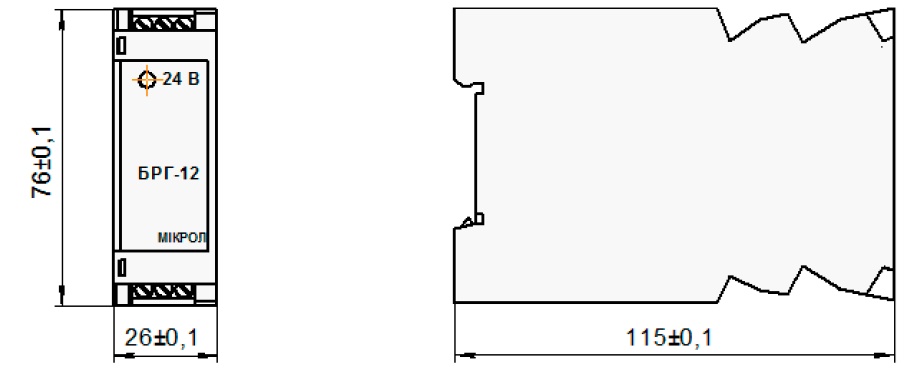

рис. 1 - Преобразователь-разветвитель БРГ-12
Обозначение при заказе
БРГ-12-А-В-С,
где:
А — код входного сигнала:
- - 0-5 мА;
- - 0-20 мА;
- - 4-20 мА;
- 0-10 В.
B — код первого выходного сигнала:
- - 0-5 мА;
- - 0-20 мА;
- - 4-20 мА;
- - 0-10 В.
С — код второго выходного сигнала:
- - 0-5 мА;
- - 0-20 мА;
- - 4-20 мА;
- - 0-10 В.
