Блок БРГ-412 представляет собой модуль гальванического разделения электроцепей, которые работают в интервале токовых сигналов от 4 до 20 мА.
Блоки БРГ-412 предназначены для установки в системы управления и регулирования технологическими процессами в разных отраслях, среди которых энергетика, металлургия, приборо- и машиностроение. Также блоки БРГ-412 могут применяться в составе измерительно-вычислительных комплексов, используемых в лабораториях и научных учреждениях.
Отличительные особенности
Входы устройства БРГ-412 являются пассивными, поэтому для них потребуется подача внешнего питания. Что касается выходов устройства, то они выполнены в активной конфигурации и для них блок питания не потребуется.
Устройство выполнено в виде ударопрочного пластикового модуля. На рисунке ниже отображена схема габаритных размеров.
Внутри корпуса блока БРГ-142 располагается плата печатного типа, которая обеспечивает двухканальную гальваническую развязку. О наличии рабочего питания на каналах прибора свидетельствует свечение светодиодного индикатора, которое визуально можно контролировать через отверстия в передней панели.
Для монтажа устройства БРГ-412 в рабочей зоне используется стандартная DIN-рейка. Чтобы закрепить на ней блок на его задней стенке имеются монтажные захваты.
Условия эксплуатации
Блоки БРГ-142 реализованы в исполнении, отвечающем группе защищенности от внешних воздействий В4. Это позволит эксплуатировать устройства в температурном режиме внешней среды от -400С до +700С. Величина относительной влажности воздуха может составлять до 80% при условии отсутствия конденсации. Степень защищенности от влаги и пыли отвечает уровню IP30.
Технические характеристики
|
Значение числа независимых каналов: |
2 |
|
Интервал силы тока для пассивного сигнала на входе: |
4-20 мА |
|
Диапазон значения тока для активного сигнала на выходе: |
4-20 мА |
|
Наибольшая величина сопротивления нагрузки: |
0,5 кОм |
|
Номинальный показатель сопротивления нагрузки: |
0,25 кОм |
|
Максимальная величина погрешности при определении значения входного сигнала относительно номинального показателя на выходе: |
0,2 % |
|
Наибольшая величина падения напряжения на входе во время обрыва выходной цепи: |
36 В |
|
Величина диапазона значений напряжения питания от петли тока 4-20 мА: |
18-36 В |
|
Показатели габаритов: |
7,6х2,6х11,5 см |
|
Максимальное значение веса: |
130 грамм |

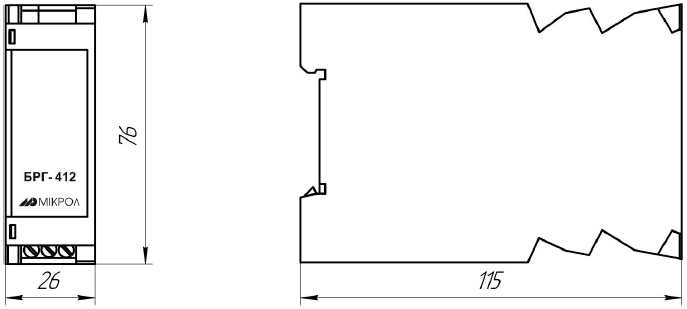

Схема габаритных размеров блока БРГ-412

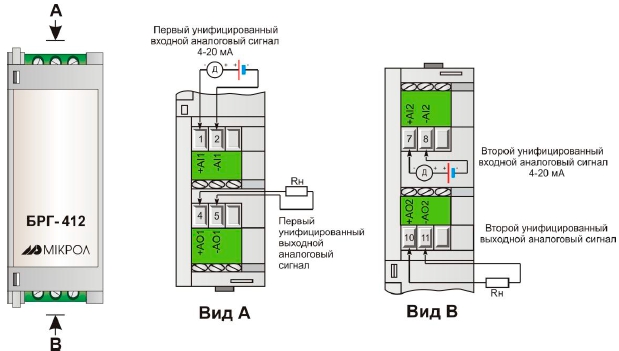

Схема электрических подключений
