Блок БРГ-422 представляет собой 2-канальный модуль гальванической развязки электроцепей, работающих с унифицированными сигналами в диапазоне значений от 4 до 20 мА. Блоки этого типа владеют пассивными входами и выходами, что обуславливает потребность в подаче питания от внешних источников.
Область применения
Блоки БРГ-422 используются в системах регулирования и управления производственными процессами на предприятиях разных промышленных отраслей. Также модули гальванической развязки могут использоваться в контрольно измерительных комплексах с целью повышения точности выполнимых измерений.
Особенности конструкции и использования
Блок представляет собой модуль, реализованный в ударопрочном пластиковом корпусе, который надежно защищает электронную схему гальванической развязки. Она выполнена в виде платы печатного монтажа с расположенными на ее поверхности функциональными радиоэлементами.

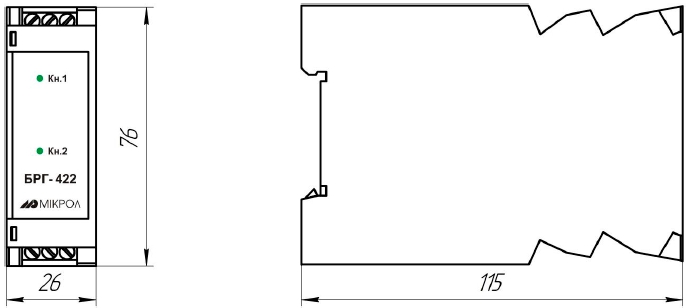

Схема габаритных размеров блока БРГ-422
К задней стенке блока БРГ-422 прикреплены монтажные захваты, с помощью которых можно осуществлять монтаж устройства на стандартной 35-миллиметровой DIN-рейке. На лицевой панели блока расположены светодиодные индикаторы, которые свидетельствуют о наличии тока в канале №1 или №2.
Подключение устройства к рабочим электроцепям осуществляется при помощи коммутационных разъемов винтового типа. Для подключения следует использовать одно/многожильные кабели, сечение которых не превышает 2,5 мм2.

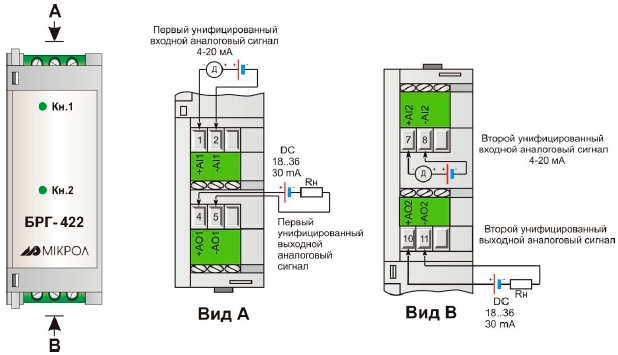

Схема электрических соединений представлена на рисунке ниже.
Схема электрических соединений блока БРГ-422
Технические характеристики
|
Значение числа независимых каналов: |
2 |
|
Диапазон силы пассивного тока сигнала на входе: |
4-20 мА |
|
Интервал значений активного тока сигнала на выходе: |
4-20 мА |
|
Наибольшая величина сопротивления на входе: |
0,4 кОм |
|
Наибольший показатель сопротивления нагрузки: |
0,8 кОм |
|
Максимальная величина погрешности при преобразовании сигнала на входе относительного номинального выходного показателя: |
0,2 % |
|
Диапазон величины напряжения питания при силе тока 4-20 мА: |
18-36 В |
|
Показатели габаритов: |
7,6х2,6х11,5 см |
|
Наибольшее значение веса: |
130 гр. |
Эксплуатационные условия
Конструкция блока БРГ-422, по защищенности от воздействий внешних факторов, отвечает группе В4, что позволяет использовать устройство в температурном режиме от -400С до +700С. Показатель приведенной влажности воздуха может составлять до 80% при условии отсутствия конденсации влаги. Показатель защищенности корпуса модуля гальванической развязки от проникновения влаги и пыли отвечает уровню IP30.
