Блок БРГ-21

Блок БРГ-21 представляет собой устройство гальванической развязки цепей, передающих аналоговые сигналы. С помощью этого модуля обеспечивается эффективная двухканальная гальваническая развязка электроцепей постоянного тока или напряжения. Блок поддерживает работу с сигналами в диапазонах значений 0÷10 В, а также 0(4)÷20 мА.

Область применения

Блоки БРГ-21 рассчитаны для комплектации электрифицированного оборудования и установок, а также для автоматизации и телемеханизации энергоемких объектов разных промышленных областей. Устройства могут использоваться как в качестве автономных приборов, так и как составляющие звенья комплексных АСУТП.

Особенности конструкции и использования

Блок БРГ-21 гальванической развязки реализован в виде удароустойчивого пластикового корпуса, внутри которого расположена функциональная плата разделения аналоговых сигналов напряжения и тока. Для выбора диапазонов входных и выходных сигналов используется блок перемычек, расположенный внутри корпуса устройства.

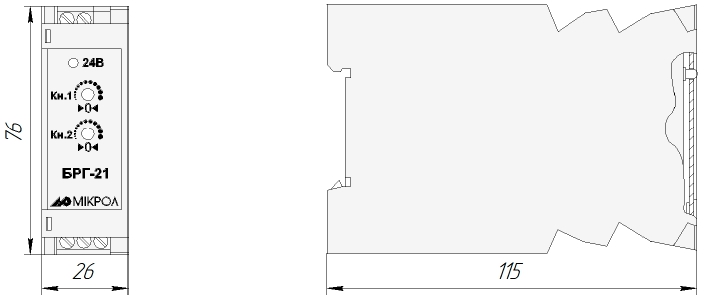

Схема габаритных размеров БРГ-21

О подаче рабочего напряжения к каналам гальванического разделения свидетельствует свечение светодиодного индикатора на передней панели. Для работы функциональной схемы гальванического разделения потребуется подача к блоку питания постоянного тока величиной 24 В.

Для крепления на рабочем месте блока БРГ-21 используется стандартная DIN-рейка (35 мм), к которой устройство фиксируется при помощи специальных захватов на задней стенке корпуса.

Схема подключения отображена на рисунке ниже.

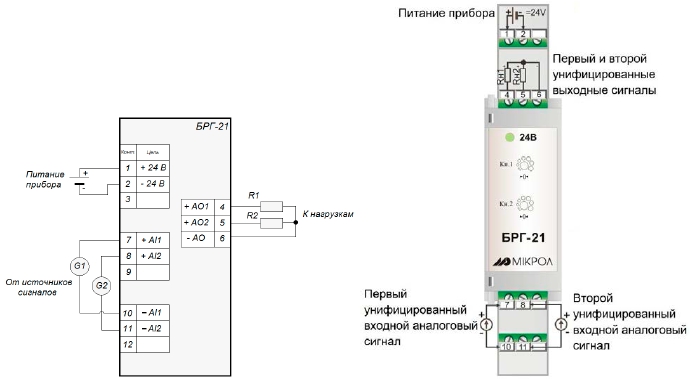

Схема подключения устройства БРГ-21

Технические характеристики

Обозначение при заказе

Блок при заказе обозначается следующим образом: БРГ-21-А-В-С-D, где:

• А – код первого входного сигнала:
  • 1 от 0 мА до 5 мА,
  • 2 от 0 мА до 20 мА,
  • 3 от 4 мА до 20 мА,
  • 4 от 0 В до 10 В,
• В – код второго входного сигнала:
  • 1 от 0 мА до 5 мА,
  • 2 от 0 мА до 20 мА,
  • 3 от 4 мА до 20 мА,
  • 4 от 0 В до 10 В,
• С – код первого выходного сигнала:
  • 1 от 0 В до 5 В,
  • 2 от 0 В до 10 В,
• D – код второго выходного сигнала:
  • 1 от 0 В до 5 В,
  • 2 от 0 В до 10 В.
