Блок БРГ-11
Блок гальванической развязки БРГ-11 применяется если нужно преобразовать входной сигнал в выходной. Преобразование возможно для постоянного тока или напряжения разнообразных диапазонов. Также этот блок можно использовать для гальванического распределения входного и/или выходного сигнала постоянного напряжения или тока. Данный блок позволяет работать в двух режимах: автономном и системно. Используют его чаще всего на промышленных предприятиях (металлургических, химических, энергетических и т.д.). Конструктивно БРГ-11 представляет собой блок в литом корпусе. Материал изготовления корпуса-пластмасса. Блок является ударопрочным.
Подключать блок необходимо в соответствии со схемой на рис.1

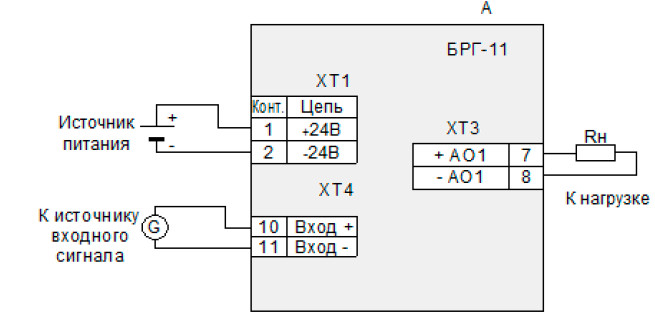

рис. 1 - Схема электрическая подключений блока БРГ-11
Технические характеристики
|
Гальваническая изоляция |
трехуровневая |
|
Сопротивление изоляции |
не менее 40 МОм при 1500 В |
|
Диапазоны входного сигнала |
|
|
Rвх=200 Ом |
0-5 мА |
|
Rвх=50 Ом |
0(4)-20 мА |
|
Rвх=20 кОм |
0-10 В |
|
Диапазон выходного сигнала: |
|
|
Rн |
0-5 мА |
|
Rн |
0(4)-20 мА |
|
Rн>=2 кОм |
0-10 В |
|
Время установления выходного сигнала при изменении входного от 0 до 100%: |
не более 0,5 сек |
|
Погрешность преобразования |
|
|
основная |
±0,2% |
|
дополнительная |
±0,15% |
|
Напряжение питания постоянного тока |
19 В - 30 В |
|
Ток потребления |
не более 125 мА |
|
Вес |
не более 0,23 кг |
|
Габаритные размеры |
75х26х120 мм |
|
Крепление |
с помощью DIN35х7,5 |
|
уровень защиты |
IP30 |

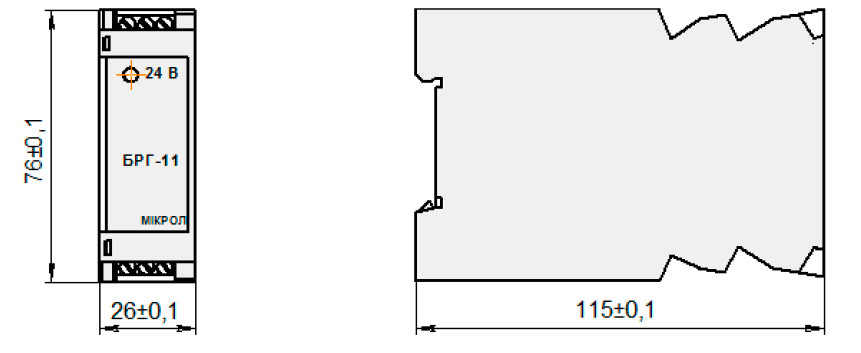

рис. 2 - Габаритные размеры БРГ-11
Структура условного обозначения
БРГ-11-1-2, где:
- 1 – код входного сигнала;
возможные значения: 1 — 0-5 мА; 2 — 0-20 мА; 3 — 4-20 мА; 4 — 0-10 В
- 2 — код выходного сигнала
возможные значения: 1 — 0-5 мА; 2 — 0-20 мА; 3 — 4-20 мА; 4 — 0-10 В
