Устройство контактирующее УК1-1М применяется для электротермотренировки и испытаний интегральных схем в корпусе 4105.14 ГОСТ 17467-88.

Обозначение

Устройство контактирующее УК1-1М ОЮ4.835.003 ТУ, где:

• УК - устройство контактирующее;
• 1 - порядковый номер разработки;
• 1 - вариант исполнения;
• М - модернизированное;
• ОЮ4.835.003 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 5.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А 1·10-8 - 1,0;
• Напряжение, В 0,001 - 100;
• Сопротивление контакта, мОм, не более 30;
• Электрическая прочность изоляции, В (ампл ) 700;
• Сопротивление изоляции, МОм, не менее 5000;
• Емкость между двумя соседними контактами, пФ, не более 2;
• Количество открываний и закрываний крышки УК, содержащих ИС 1000;
• Наработка, ч 1000;
• Срок сохраняемости, лет, не менее 4.

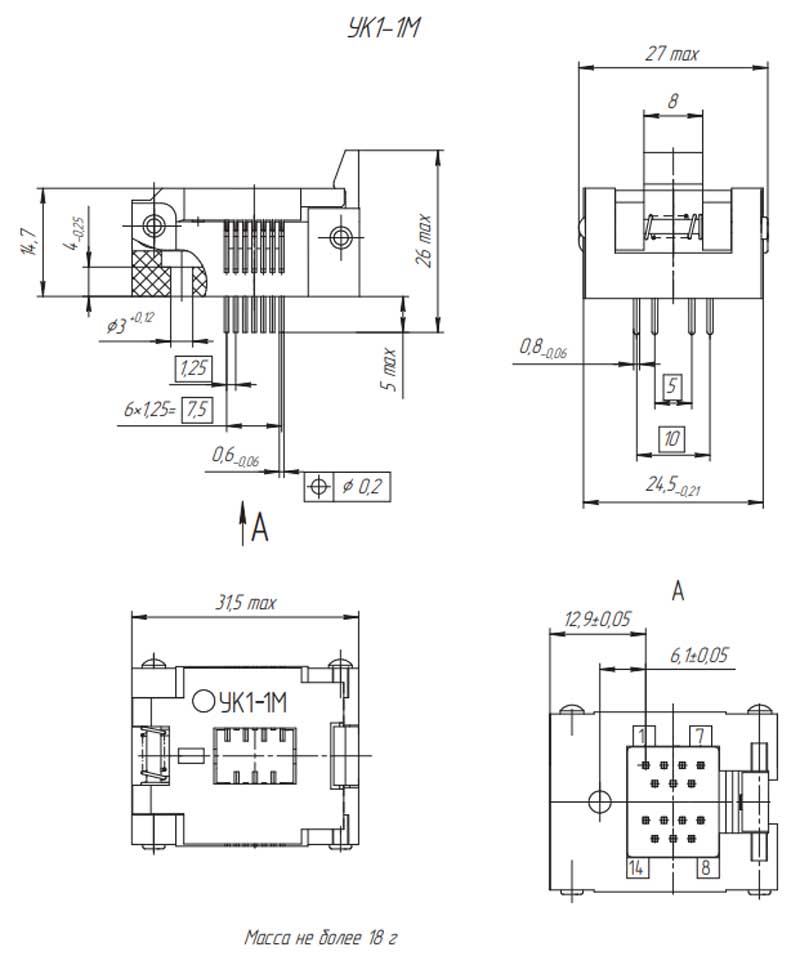

Схема габаритов

Условия эксплуатации

• Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 0,67 (5);
• Атмосферное повышенное давление, кПа (кгс/см2) 294 (3);
• Повышенная рабочая температура среды, °С 125;
• Пониженная рабочая температура среды, °С минус 60;
• Смена температур, °С от 125 до минус 60;
• Повышенная относительная влажность воздуха при 35 °С, % 98.
