Розетки РСМ-132-14П, РСМ-132-14ПИ

Розетки соединительные РСМ-132-14П, РСМ-132-14ПИ применяются для установки и подключения интегральных схем в корпусе 6234.132 ГОСТ 17467-88 с матричным расположением штыревых выводов в электронную аппаратуру.

Обозначение

Розетка соединительная РСМ-132-14П(ПИ) ВШУК.434439.001 ТУ, где:

• Р - розетка;
• С - соединительная;
• М - для ИС в корпусах с матричным расположением выводов;
• 132 - число контактов;
• 14 - наибольшее число контактов в одном ряду;
• П - прецизионный контакт;
• И - контакт, закупленный по импорту;
• ВШУК.434439.001 ТУ - обозначение технических условий;
• Вид климатического исполнения - УХЛ 2.1 по ГОСТ 15150-69.

Технические характеристики

• Ток, А 1·10-8 - 0,5;
• Напряжение, В 0,01 - 100;
• Сопротивление контакта, мОм, не более 20;
• Сопротивление изоляции, МОм, не менее 1·103;
• Электрическая прочность изоляции, В (ампл ), не менее 250;
• Емкость между двумя соседними контактами, пФ, не более 2;
• Удерживающее усилие контактом калибра, Н (кгс), не менее 0,14 (0,014);
• Количество сочленений-расчленений с ИС 150;
• Наработка, ч 10000;
• Срок сохраняемости, лет, не менее 2.

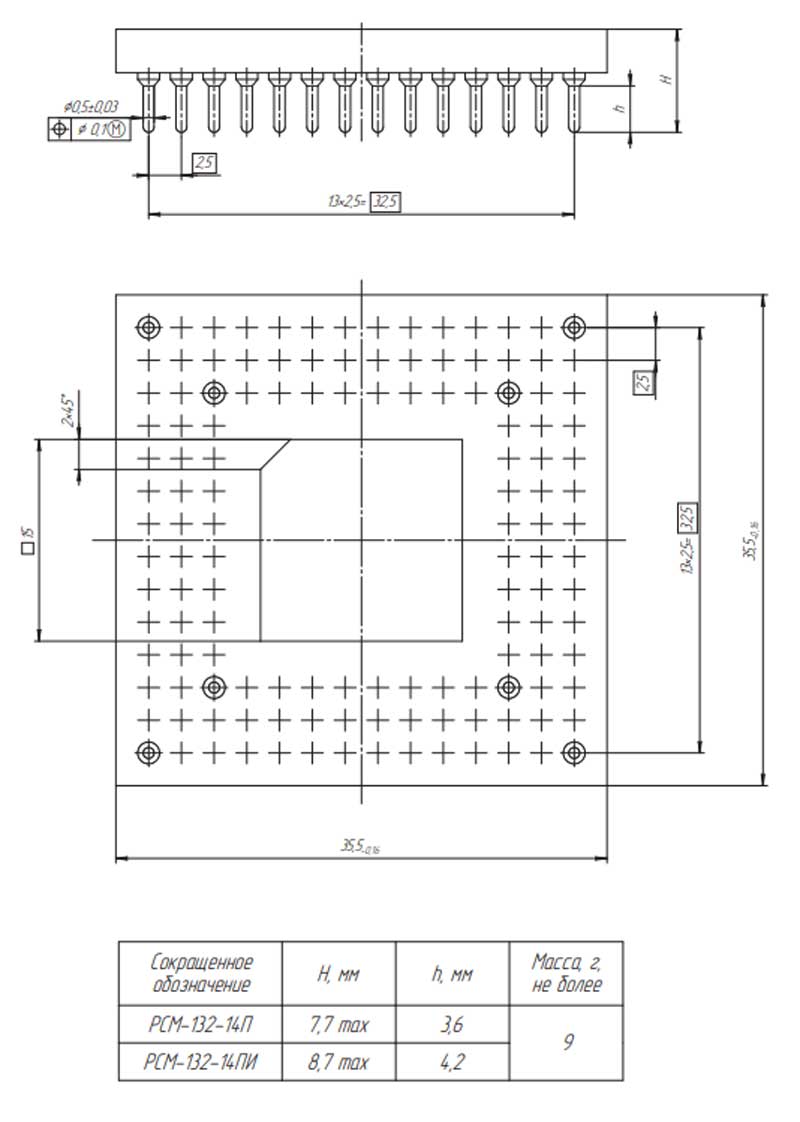

Схема габаритов

Условия эксплуатации

• Синусоидальная вибрация:
  • диапазон частот, Гц 1 - 80;
  • амплитуда ускорения, м/с2 (g) 50 (5).
• Механический удар многократного действия:
  • пиковое ударное ускорение, м/с2 (g) 150 (15).
• Атмосферное пониженное давление, кПа (мм рт ст ):
  • рабочее 53,3 (400);
  • предельное 19,4 (145).
• Рабочая температура среды, °С:
  • повышенная 70;
  • пониженная минус 60.
• Смена температур, °С от 70 до минус 60;
• Повышенная относительная влажность воздуха при температуре 25 °С, % 98.
